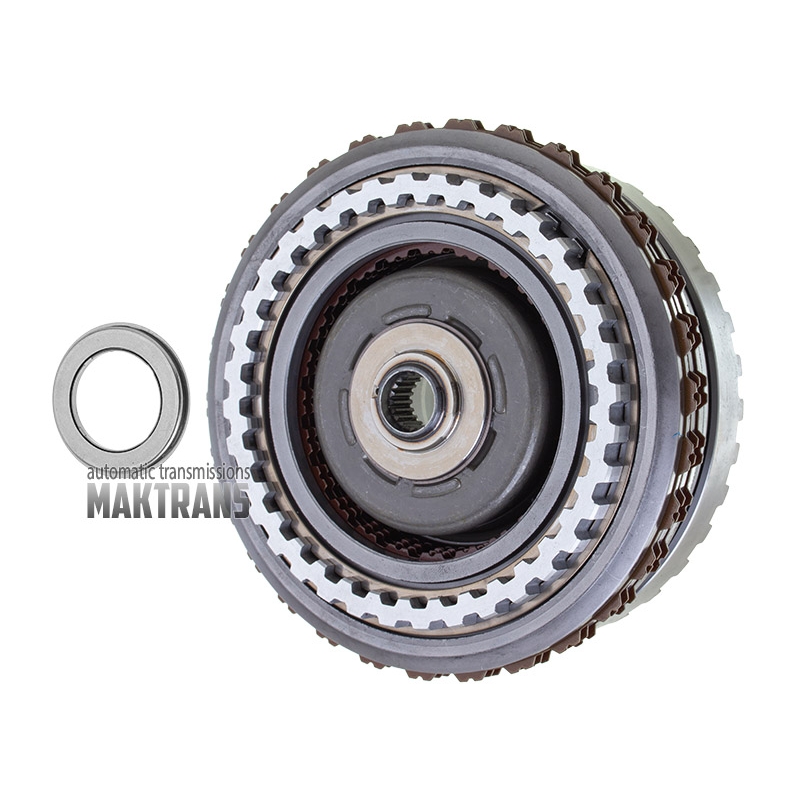

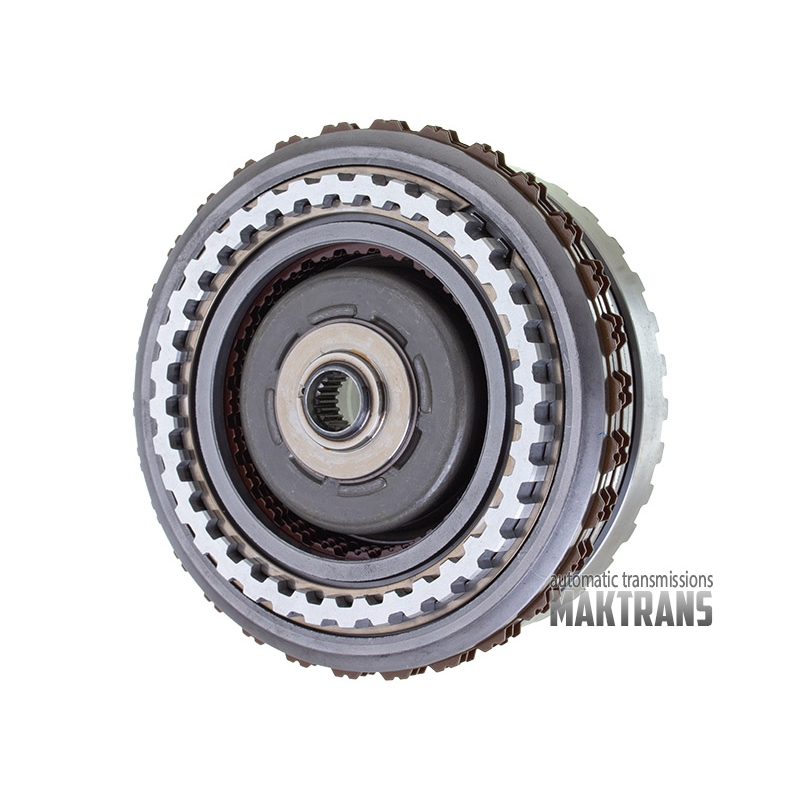

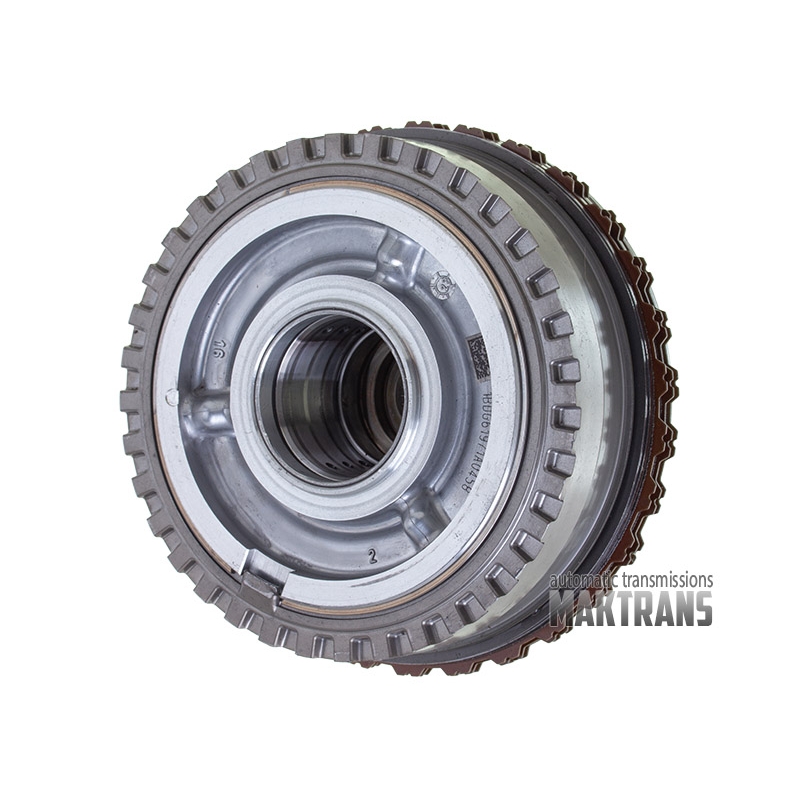

Trommel 3-5-R / 4-5-6 Kupplung 6T30 montiert ab 09 24231648 (für eine Nabe mit 3 Teflonringen, Höhe 52,85 mm)

Die Trommel ist notwendig, um die Drehung vom 4. auf den 6. Gang zu übertragen. Die Drehung wird über das mittlere 6T30-Planetenrad-Sonnenrad übertragen. Dreht das hintere Planetensonnenrad 6T30 für den Rückwärtsgang, den dritten und den fünften Gang.

Die Gründe für den Austausch finden Sie im 3-5-Reverse-Teil der Packung. Dabei fliegt entweder der Sicherungsring heraus oder die Wellenscheibe zerbricht.

3-5-R-Kupplung:

• Der Außendurchmesser der 3-5-R Kupplungsnabe beträgt 130,50 mm.
• Anzahl der Stahlscheiben - 3 Stk. / 1 Stk. Stützscheibe / 36 Zähne / 1 Stk. Federscheibe
• Die Anzahl der Reibscheiben beträgt 3 Stück. / 30 Zähne

4-5-6 Kupplung:

• Stützscheibe - 36 Stk. Außenverzahnung / Dicke 6,10 mm x 3 mm / Innendurchmesser 91,45 mm / Menge 1 Stk.
• Reibscheibe - 24 Stk. Innenverzahnung / Dicke 1,55 mm / Außendurchmesser 109,80 mm / Menge 5 Stk.
• Stahlscheibe - 36 Stk. Außenverzahnung / Stärke 1,75 mm / ID 91,60 mm / Menge 5 Stk.

 Die Anzahl der Keilnuten auf der Innenseite der Trommel (Wellensitz) beträgt 21 Stück.

Teilenummern der Originaltrommel:

• Kolben 4-5-6 - 24231660
• Kolbenfeder 4-5-6 - 24231658
• Kolbendeckel 4-5-6 - 24231653
• Reibscheibe 4-5-6 - 4 Stück - 24231667
• Stahlscheibe 4-5-6 - 4 Stück - 24231666
• Druckscheibe 4-5-6 - 1 Stück - 24231668
• Kolben 3-5-Reverse - 24259059, 24259910
• Kolbenfeder 3-5-Reverse - 24231686
• Reibscheibe 3-5-Rückwärtsgang - 3 Stück - 24247562
• Stahlscheibe 3-5-Reverse - 3 Stück - 24231692
• Druckscheibe 3-5-Reverse - 1 Stück - 24231694
