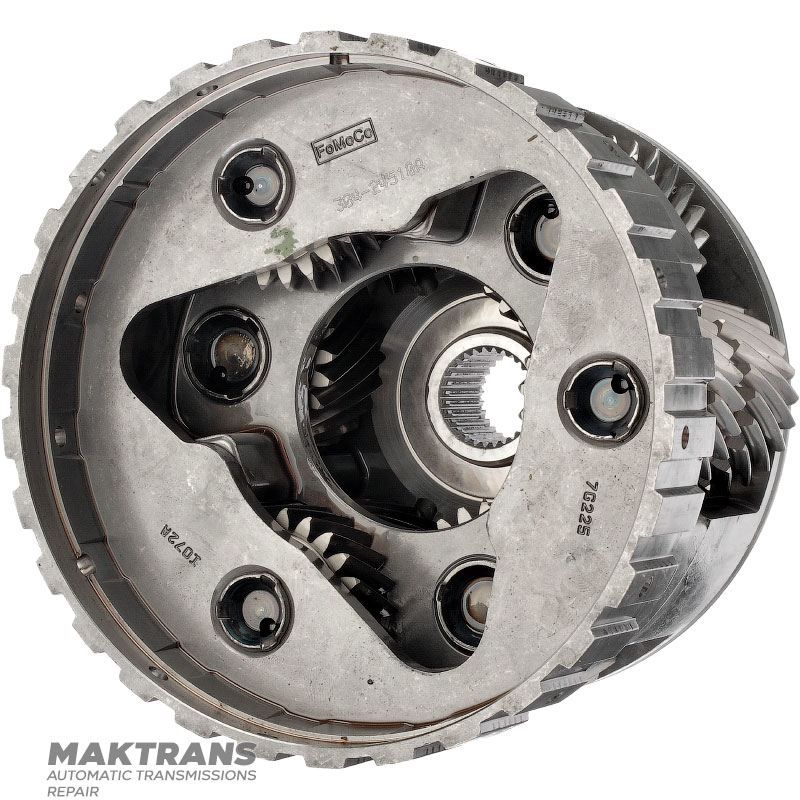

Hintere Planetengetriebebaugruppe 6R60 6R75 6R80 9L3P7G224BA (Gesamthöhe 127 mm)

Hintere Planetengetriebebaugruppe 6R60 6R75 6R80 9L3P7G224BA (Gesamthöhe 127 mm)

• Gesamthöhe - 127 mm.
• Die Anzahl der Steckplätze im Inneren beträgt 29 Stück.

Tief-/Rückwärtsnabe:

• Die Höhe der Low-/Reverse-Kupplungsnabe beträgt 30,45 mm.
• Der Außendurchmesser der Nabe beträgt 160 mm.
• Unter der Reibscheibe - 30 Zähne.

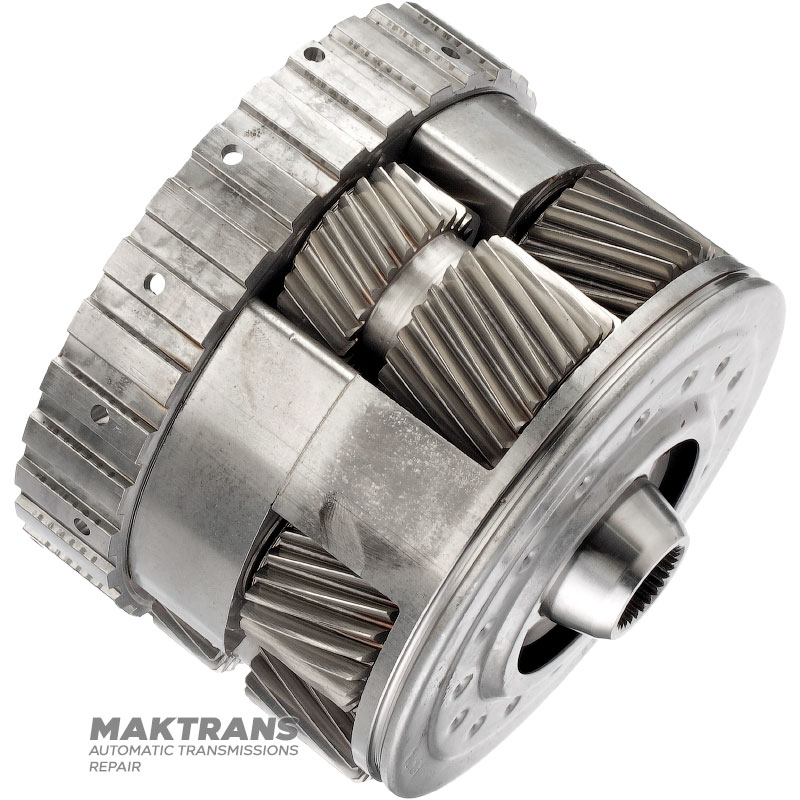

Das Planetengetriebe verfügt über drei (paarige) Satelliten mit einer Gesamthöhe von 65 mm und einer Zähnezahl pro Satellit von 23 Stück. Der Satellit ist in zwei gezahnte Teile unterschiedlicher Höhe, 34,74 mm und 20,10 mm, unterteilt. und drei Satelliten mit einer Gesamtzahnhöhe von 33,50 mm bei einer Zähnezahl von 24 Stk.

Sonnenrad Nr. 1:

• Anzahl der Zähne - 38 Stk.
• Der Außendurchmesser des Zahnrads beträgt 73,15 mm.
• Zahnradbreite - 22 mm.
• Die Anzahl der Verzahnungen auf der Innenseite des Zahnrads beträgt 56 Stück.

Sonnenrad Nr. 2:

• Anzahl der Zähne - 31 Stk.
• Der Außendurchmesser des Zahnrads beträgt 60,30 mm.
• Zahnradbreite - 39,60 mm.
• Die Anzahl der Verzahnungen auf der Innenseite des Zahnrads beträgt 41 Stück.

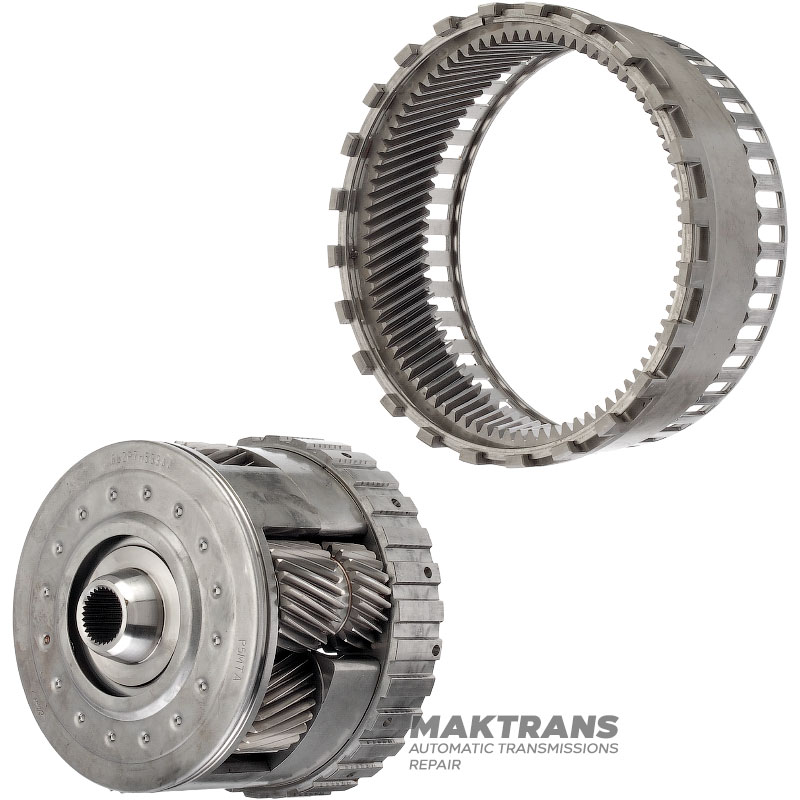

Hinteres Planetenhohlrad 6R60 6R75 6R80:

• Gesamthöhe - 69 Stk.
• Der Außendurchmesser an der Befestigungsstelle des Abtriebswellenflansches beträgt 182 mm.
• Die Anzahl der Hohlradzähne beträgt 85 Stück.
