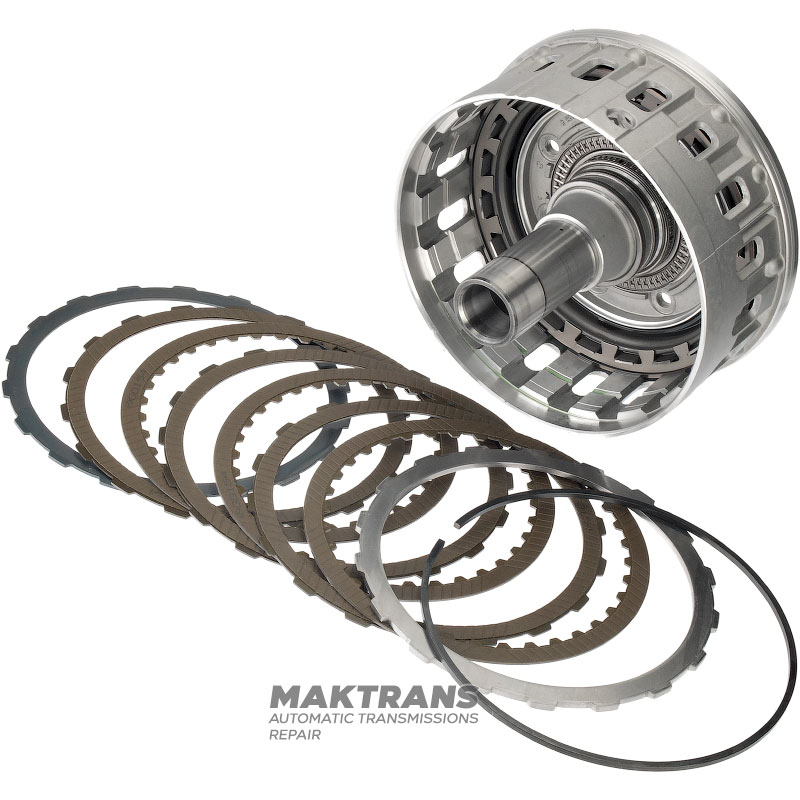

Ölpumpennabe, B1 Bremse (Typ 1) Mercedes-Benz 722.9 R2202724224, A2202724224 - Gesamthöhe 245 mm (Statorhöhe (vorn) 95 mm), 3x3 Einweg-Reibscheiben

Ölpumpennabe 722.9 ab 04 (3 Reibscheiben, für Trommel K1 ohne Lager) wird in folgenden Fällen gewechselt

• Verschleiß im Stator von der Eingangswelle
• Zerstörung des mit der Trommel K1 gekoppelten Nadellagers

​

• Gesamthöhe - 245 mm;

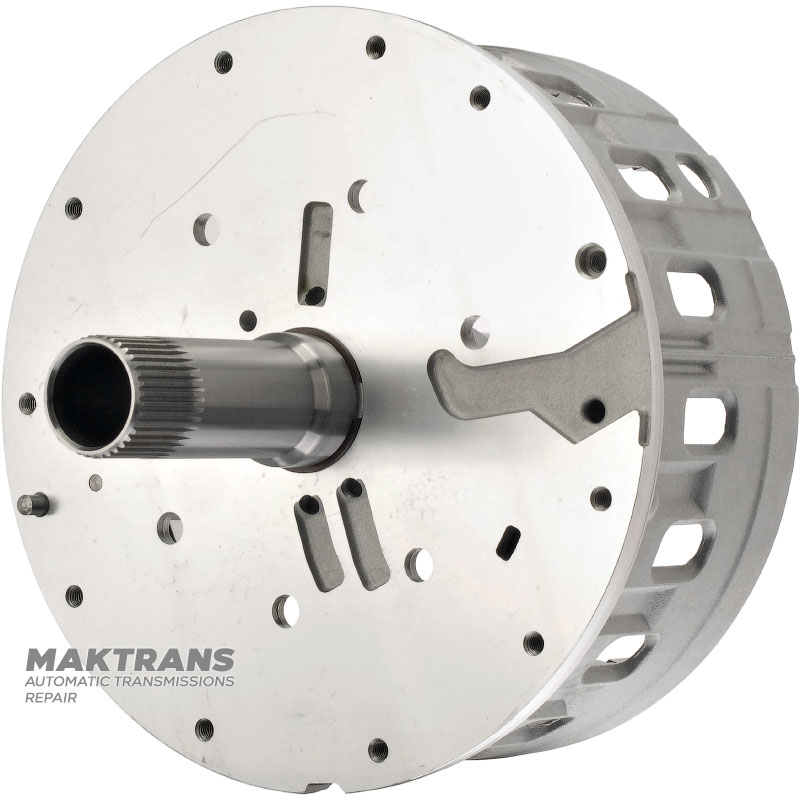

Vorderseite:

• Statorhöhe - 95 mm;
• Anzahl der Keilwellen - 38 Stk.;
• Der Außendurchmesser des Keilwellenteils beträgt 31,75 mm;

Der Außendurchmesser des Aluminiumgehäuses beträgt 217,95 mm;

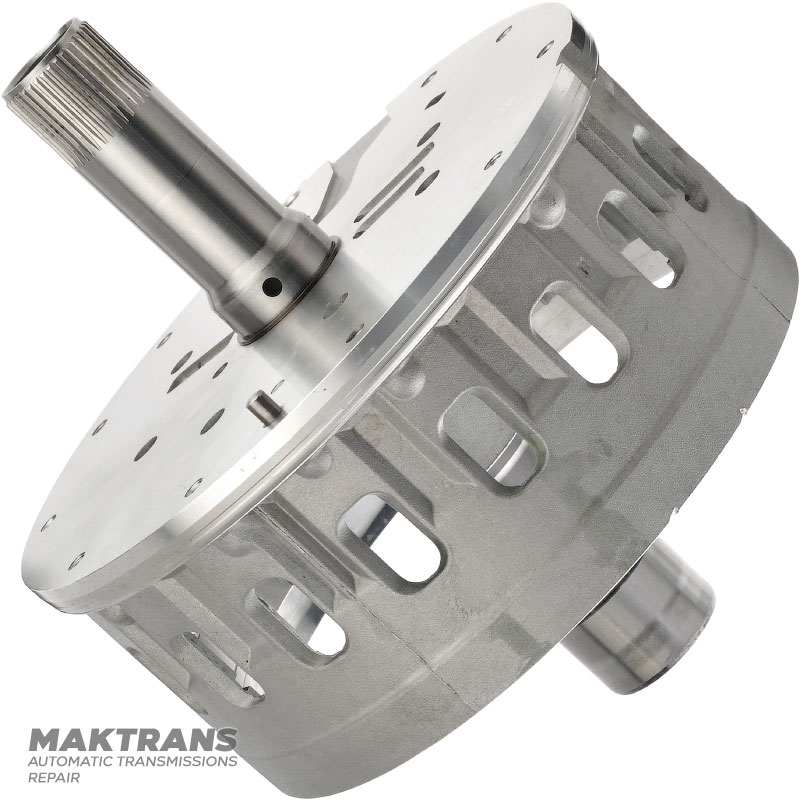

Rückseite:

• Statorhöhe (vom Aluminiumgehäuse) - 142 mm;
• Außendurchmesser - 42 mm;
• Anzahl der Teflonringe - 2 Stk.;
• Außendurchmesser über Teflonringen – 65,55 mm;

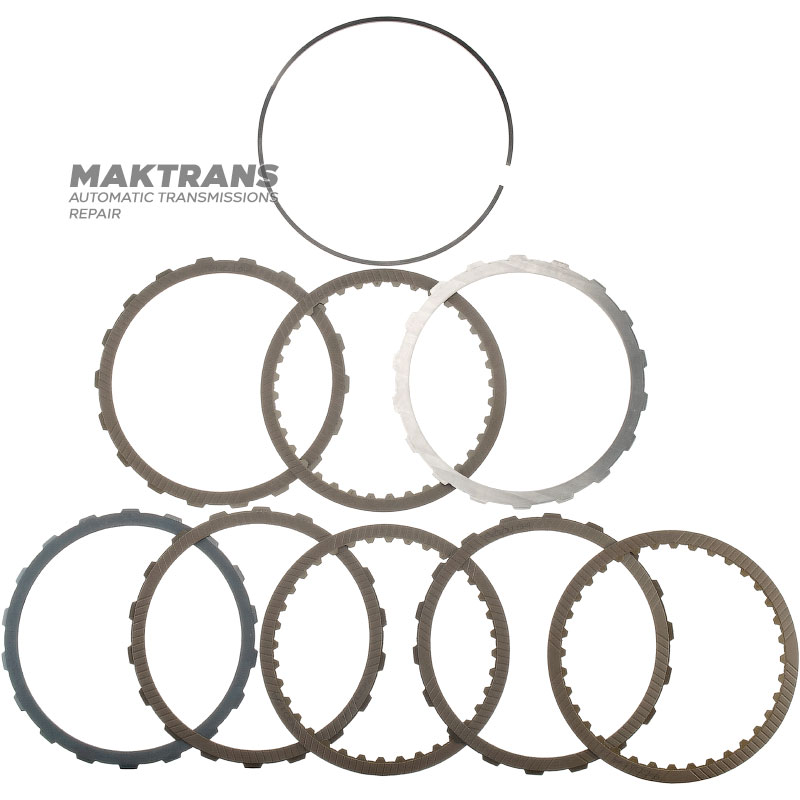

B1 Bremsstahl- und Reibscheibensatz:

• Höhe vom Kolben bis zum Sicherungsring - 24 mm;
• Gesamtdicke des Scheibensatzes (ohne Federscheibe) – 16,40 mm;

Support-Diskette:

• Dicke - 3,95 mm;
• Innendurchmesser - 169,75 mm;
• Anzahl der Zähne - 18 Stk.;
• Anzahl der Scheiben im Set - 1 Stk.;

Reibscheibe (einseitig mit Innenverzahnung):

• Dicke - 2,10 mm;
• Außendurchmesser - 190,50 mm;
• Anzahl der Zähne - 36 Stück;
• Anzahl der Scheiben im Set - 3 Stk.;

Reibscheibe (einseitig mit Außenverzahnung):

• Dicke - 2,05 mm;
• Innendurchmesser - 170,15 mm;
• Anzahl der Zähne - 18 Stk.;
• Anzahl der Scheiben im Set - 3 Stk.;

Federscheibe:

• Dicke - 1,92 mm;
• Innendurchmesser - 170,05 mm;
• Anzahl der Zähne - 18 Stk.;
• Anzahl der Scheiben im Set - 1 Stk.;
