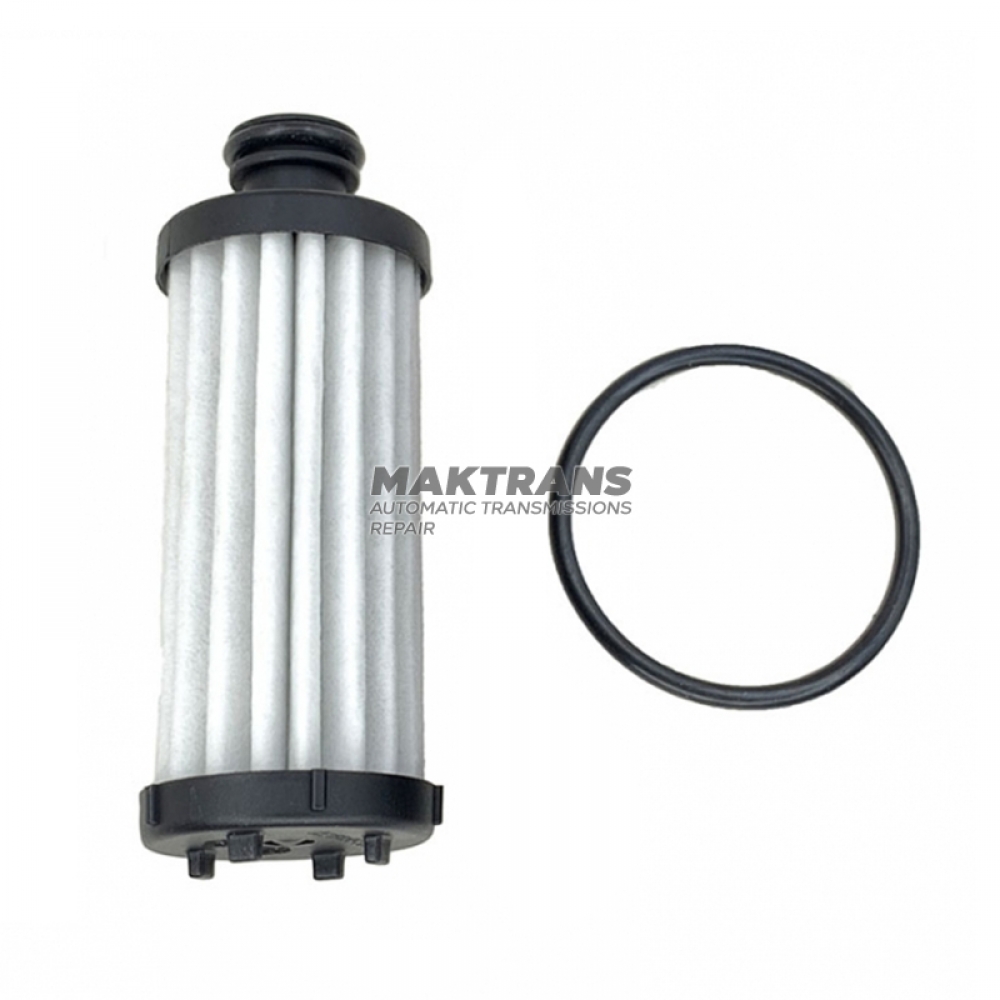

Ventilblockfilter 0CK A-OFC-0CK-SM 0CK325149D

Ventilblockfilter 0CK A-OFC-0CK-SM 0CK325149D

Die 0CK Mechatronik verfügt über 2 Druckpatronenfilter. Das ist das kleinere.

Für den Aus- und Einbau sind spezielle Werkzeuge und Geräte erforderlich.
Wenn der Roboter über ein hydraulisches Steuerteil verfügt, halten Sie es sauber und schützen Sie die Ölkanäle vor Schmutz.
Das Eindringen kleiner Partikel kann zu Fehlfunktionen der Mechatronik führen.

• 1 - Ventilkörper (Aus- und Einbau)
• 2 - Dichtring (ersetzen)
• 3 - Niederdruckschalter (ersetzen)
• 4 - Dichtring (ersetzen)
• 5 - Filterabdeckung (austauschen)
• 6 - Schrauben M6 x 20 (wir empfehlen den Austausch)
• 7 - Dichtring (ersetzen)
• 8 - Ansaugfilter (austauschen)
• 9 - Schrauben M5 x 18 (wir empfehlen den Austausch)
• 10 - Schrauben M6 x 20 (wir empfehlen den Austausch)
• 11 - Filterabdeckung (immer ersetzen)
• 12 - O-Ring (immer ersetzen)
• 13 - Hochdruckfilter (immer ersetzen)
• 14 - O-Ring (immer ersetzen)

Schema und Reihenfolge des Anziehens der Filterabdeckung

Hochdruckfilterabdeckung – ACHTEN SIE AUF DIE PFEILE

Anzugsdrehmoment der Stufenschraube/Optionale Drehung
1. Von -1 bis 3 N*m (komplett manuell einstellbar)
2. Von -1 bis 3 (8 N*m)
3. Von -1 bis 3 (zusätzlich um 90° drehen)

Niederdruckfilterkappe – Schritt B

Spezifikation des Schraubendrehmoments/optional

Drehen

1. -1 bis 4 (komplett manuell einstellen)

2. Von -1 bis 4 (8 N*m)

3. Von -1 bis 4 (zusätzlich um 60° drehen)

Schnellsuche 0CK325149D 0CK-325-149D 259710S SF470 JT701
