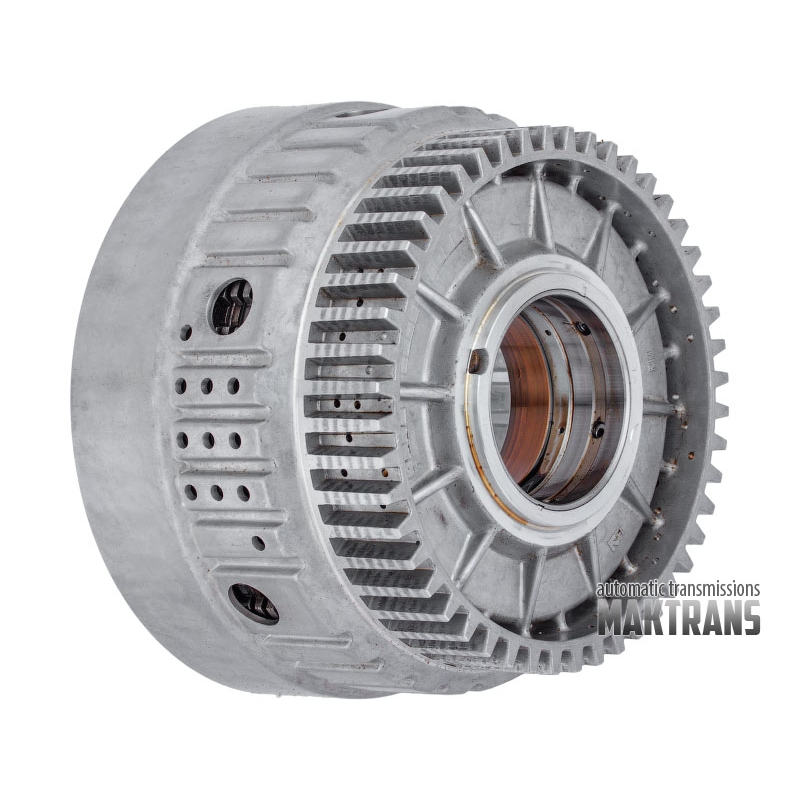

K3-Trommelbaugruppe AW TR-60SN 09D ab 04 – 5 Reibscheiben (Gesamtdicke des Satzes 30,35 mm)

Trommel:

• Gesamthöhe - 117 mm;
• Innendurchmesser für die Nabe - 62,95 mm;
• Trommelaußendurchmesser - 193,20 mm;
• Der Außendurchmesser der Nabe beträgt 167,65 mm;
• Nabenhöhe - 29 mm;

K3 Kupplungsstahl- und Reibscheibensatz:

Unterstützungsdatenträger:

• Dicke - 4 mm;
• Innendurchmesser - 146 mm;
• Anzahl der Zähne - 36 Stk.;
• Anzahl der enthaltenen Scheiben - 1 Stk.;

Reibscheibe:

• Dicke - 2 mm;
• Außendurchmesser - 170,40 mm;
• Anzahl der Zähne - 36 Stk.;
• Anzahl der enthaltenen Scheiben - 5 Stk.;

Stahlscheibe:

• Dicke - 3,20 mm;
• Innendurchmesser - 146 mm;
• Anzahl der Zähne - 36 Stk.;
• Anzahl der enthaltenen Scheiben - 5 Stk.;
