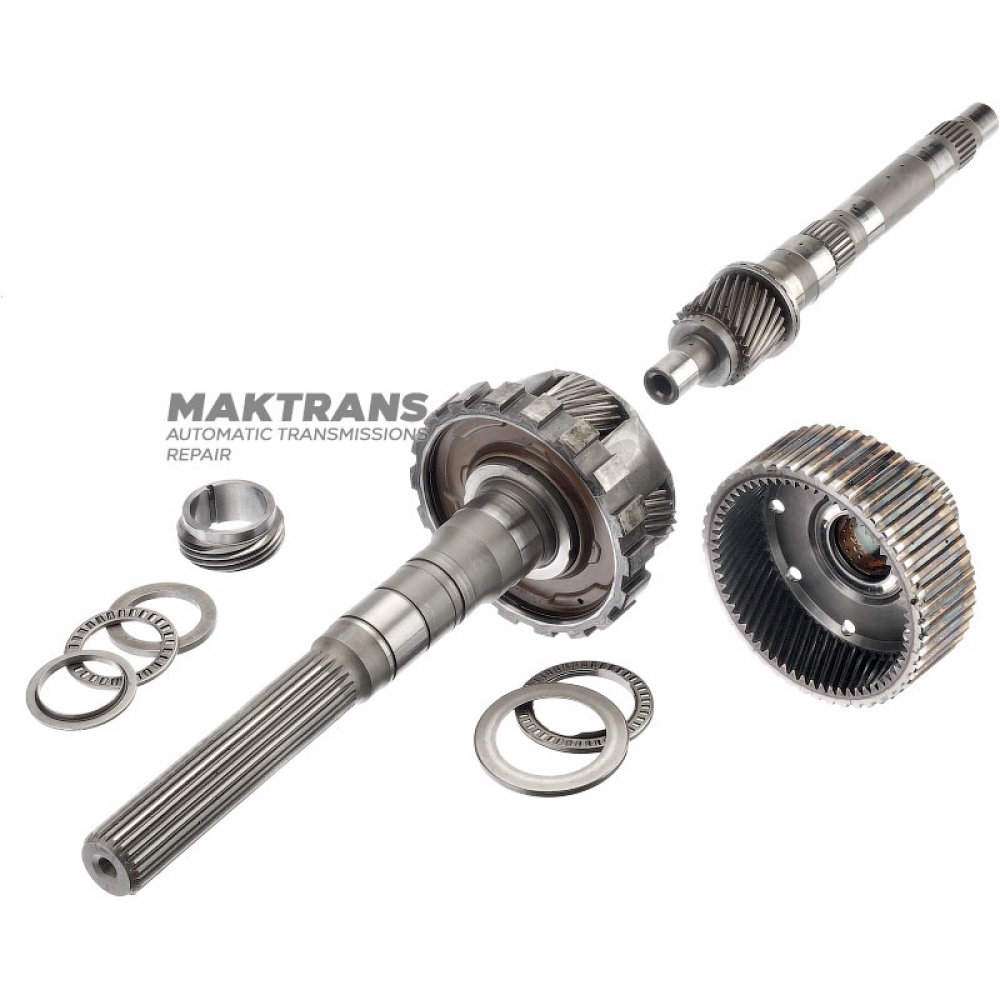

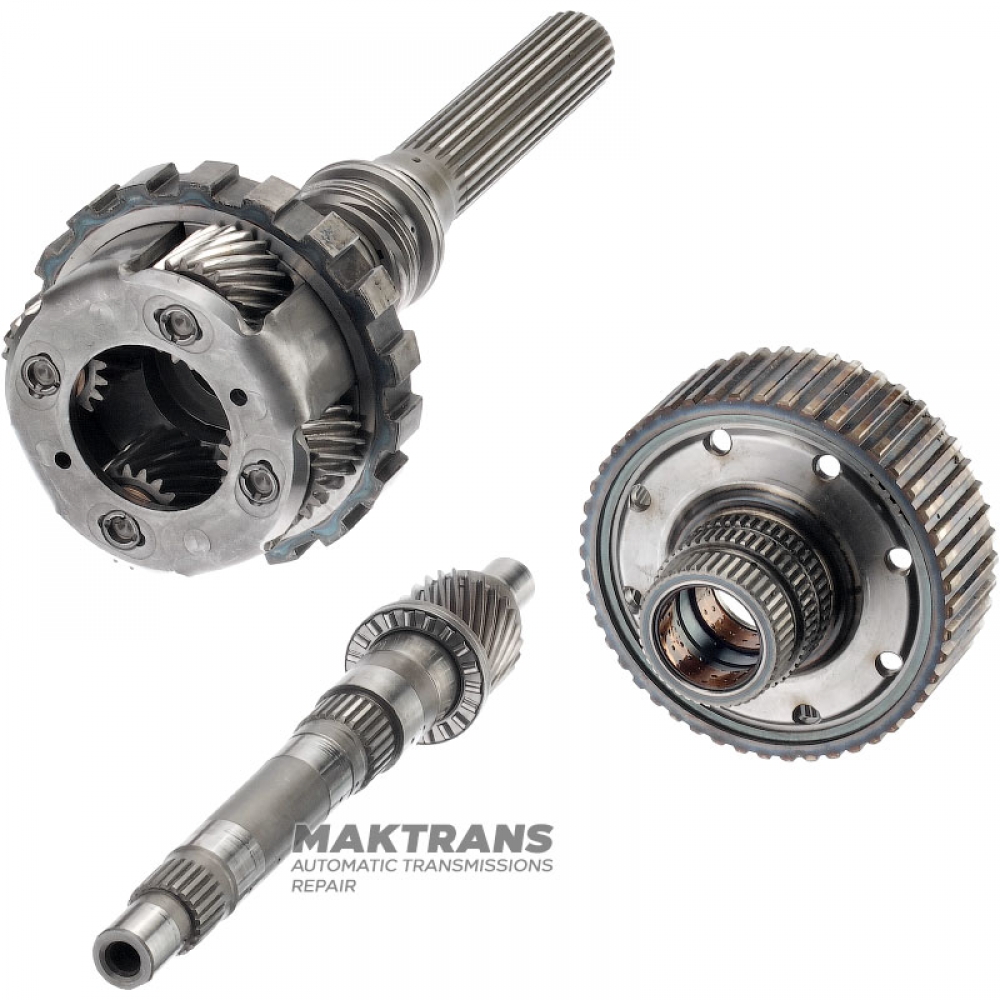

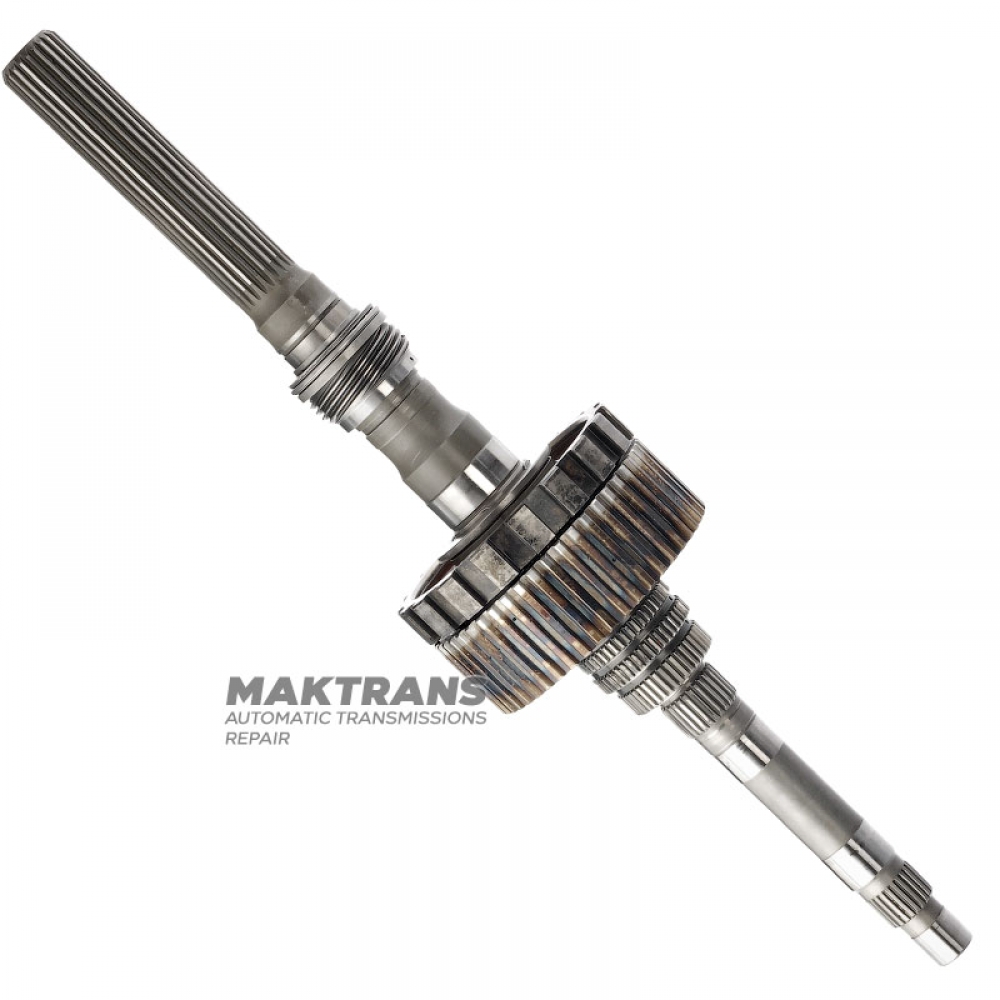

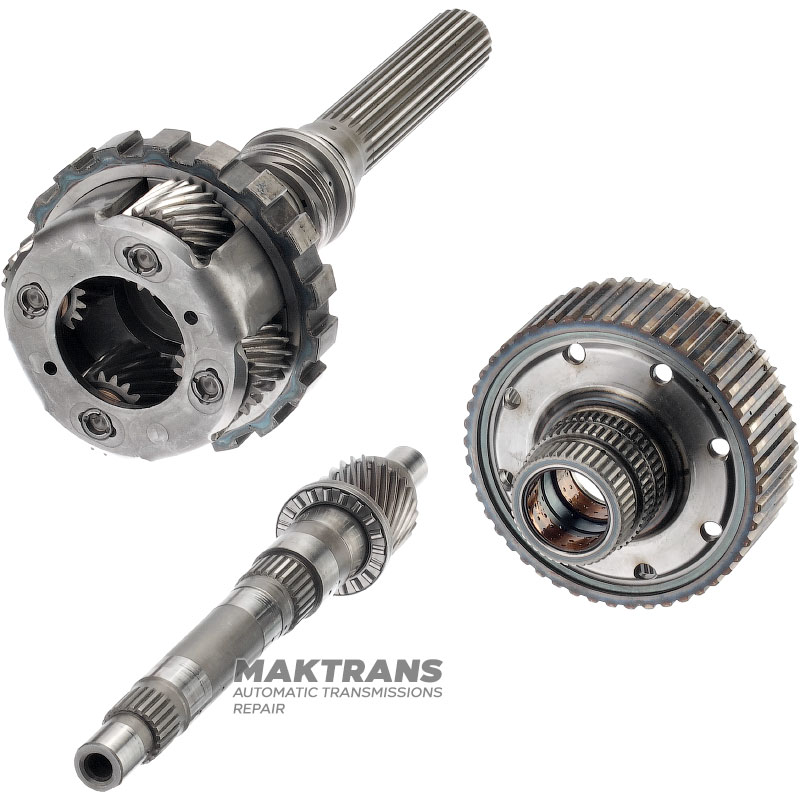

Abtriebswelle, hinteres Planetengetriebe (4 Satelliten, 19 Zähne) TOYOTA / LEXUS A750E, A760E — Abtriebswellenlänge 272 mm (Länge des verzahnten Teils 140 mm), 23 Keile (Außen-Ø 30,40 mm)

Planetengetriebe mit Abtriebswelle:

• Gesamthöhe - 328 mm;
• Anzahl der Satelliten - 4 Stk.;
• Anzahl der Zähne am Satelliten - 19 Stk.;
• Außendurchmesser des Satelliten - 35,50 mm;
• Anzahl der Zähne am Parkrad - 18 Stk.;
• Außendurchmesser des Parkgetriebes: 123,95 mm;

Abtriebswelle:

• Schaftlänge ab Basis – 272 mm;
• Der Durchmesser des Arbeitsteils an der Basis der Welle beträgt 41,50 mm;
• Anzahl der Keilwellen auf der Welle – 23 Stk.;
• Länge des Keilwellenteils – 140 mm;

Sonnenrad (mit Welle):

• Gesamtschaftlänge - 296 mm;
• Anzahl der Zähne am Sonnenrad - 25 Stk.;
• Der Außendurchmesser des Sonnenrads beträgt 43,80 mm;

Anzahl der Keilwellen auf der Welle:

• 23 Schlitze - Außen-Ø 24,60 mm;
• 27 Zähne - Außen-Ø 29,20 mm;

Außendurchmesser der Arbeitsteile der Welle:

• 20 mm (Sonnenradseite);
• 32,08 mm — x2;
• 26 mm - x2;
• 29 mm;

Hohlrad:

• Gesamthöhe - 83,50 mm;
• Höhe des Tellerrads (ohne Keilwellenflansch) – 41,63 mm;
• Der Außendurchmesser des Hohlrads beträgt 122,50 mm;
• Anzahl der Zähne am Zahnkranz - 63 Stk.;
• Der Innendurchmesser der Buchsen beträgt 32,20 mm;

Anzahl der Keilwellen am Hals:

• 43 Schlitze - Außen-Ø 46,05 mm;
• 48 Zähne - Außen-Ø 51,25 mm;
