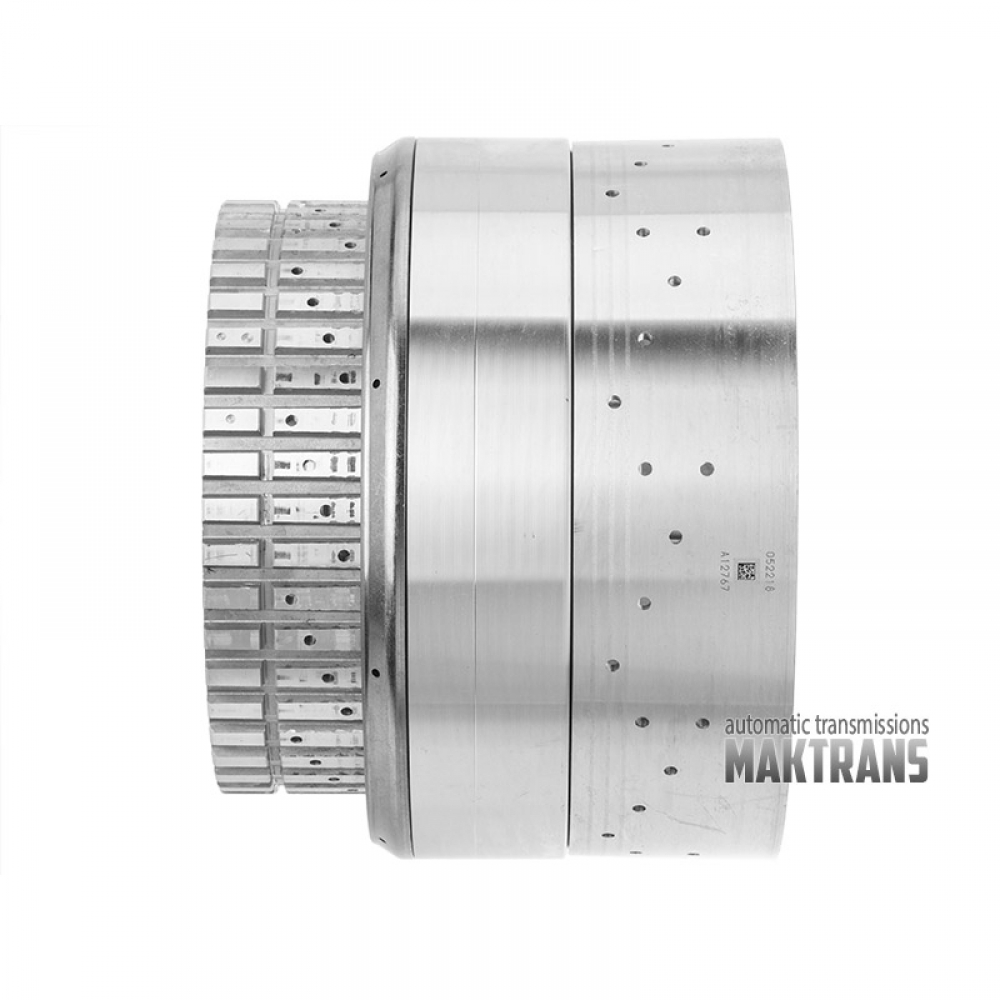

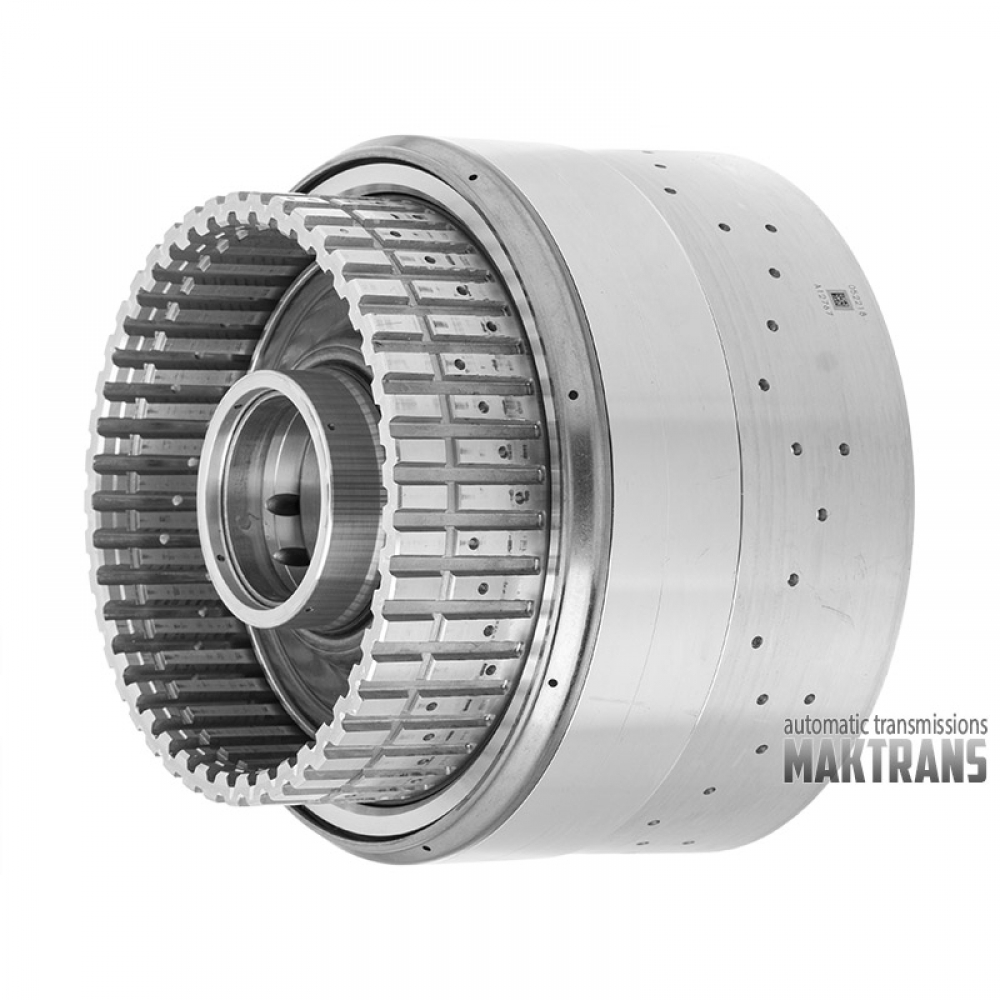

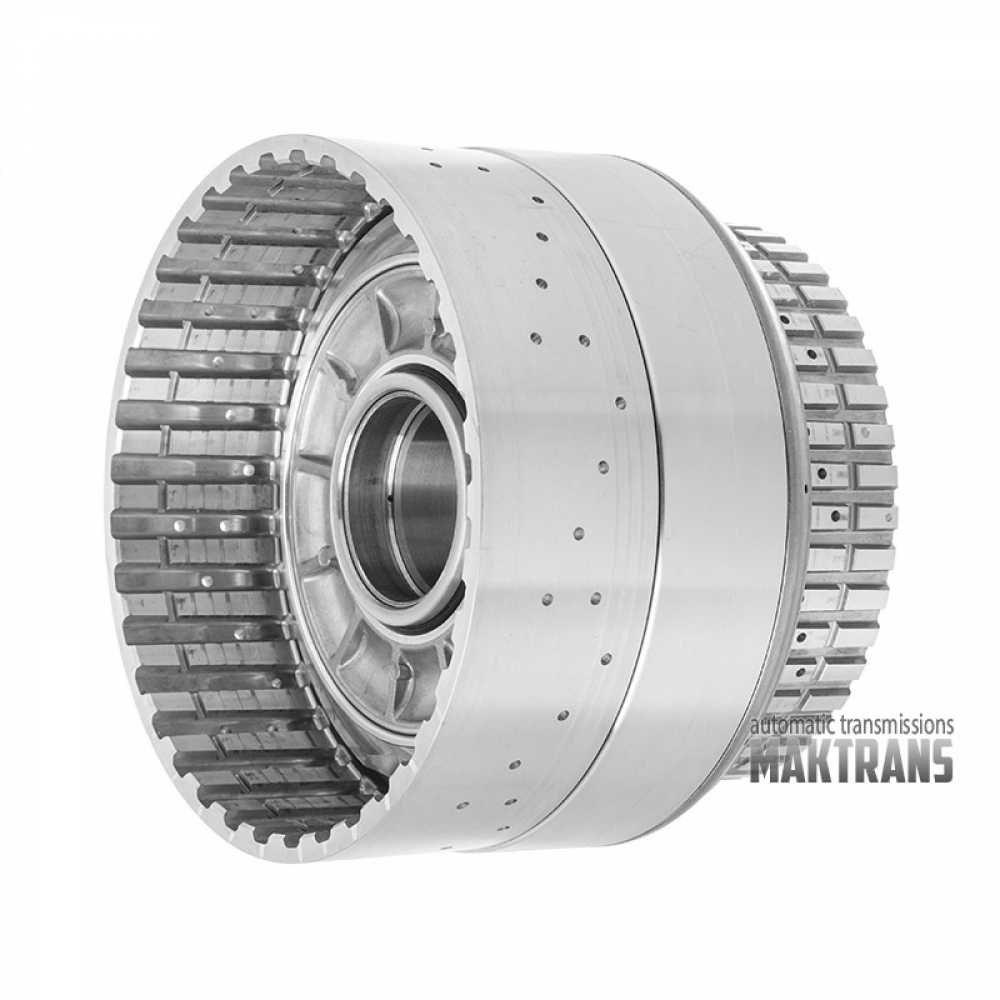

C-DF Kupplungstrommel (für 5-6-4 Reibscheiben) FORD 10R80 - verbessert (mit angeschweißter Hülse)

Die CDF-Trommel (Clutch DEF) ist ein entscheidendes Bauteil moderner 10-Gang-Getriebe vom Typ 10R60 und 10R80 (eine Gemeinschaftsentwicklung von Ford und GM). Trotz ihrer fortschrittlichen Technologie weist diese Komponente einen Konstruktionsfehler auf, der zu Getriebeschäden führen kann.

Designmerkmal:

• In den Aluminiumkörper der CDF-Trommel ist eine Stahlbuchse eingepresst, die die Ölkanäle trennt, welche die Kupplungspakete versorgen.

Defektmechanik (Verschiebung):

• Aufgrund der unterschiedlichen Wärmeausdehnungskoeffizienten von Aluminium und Stahl sowie der ständigen Erwärmungs- und Abkühlungszyklen schwächt sich die werkseitige Passung. Die Buchse beginnt sich spontan entlang der Trommelachse zu bewegen (zu gleiten).

Abschalten der Ölleitungen:

• Durch Verschiebung blockiert die Wand der Buchse teilweise oder vollständig die Öffnungen für die Zufuhr von Getriebeöl (ATF).

Folgen für die Übertragung:

• Ölmangel: Die Kupplungslamellen erhalten nicht genügend Druck, um vollständig komprimiert zu werden.

• Schlupf: Die Kupplungen beginnen zu rutschen, was zu einer sofortigen lokalen Überhitzung führt.

• Zerstörung: Die Folge ist das Durchbrennen der Reibscheiben, die Verunreinigung des Systems mit Spänen und das automatische Umschalten des Getriebes in den Notlaufmodus.

• Symptome: Harte Schaltvorgänge (Stöße), verlängerte Schaltzeiten vom 2. in den 3. Gang und vom 4. in den 5. Gang, Kupplungsschlupffehler.

Die Lösung besteht darin, die Konstruktion durch die Reparatur der Buchse zu modernisieren.

Der Austausch der Trommel gegen eine neue Originaltrommel löst das Problem oft nicht langfristig, da der Defekt am neuen Teil des alten Modells erneut auftreten kann.

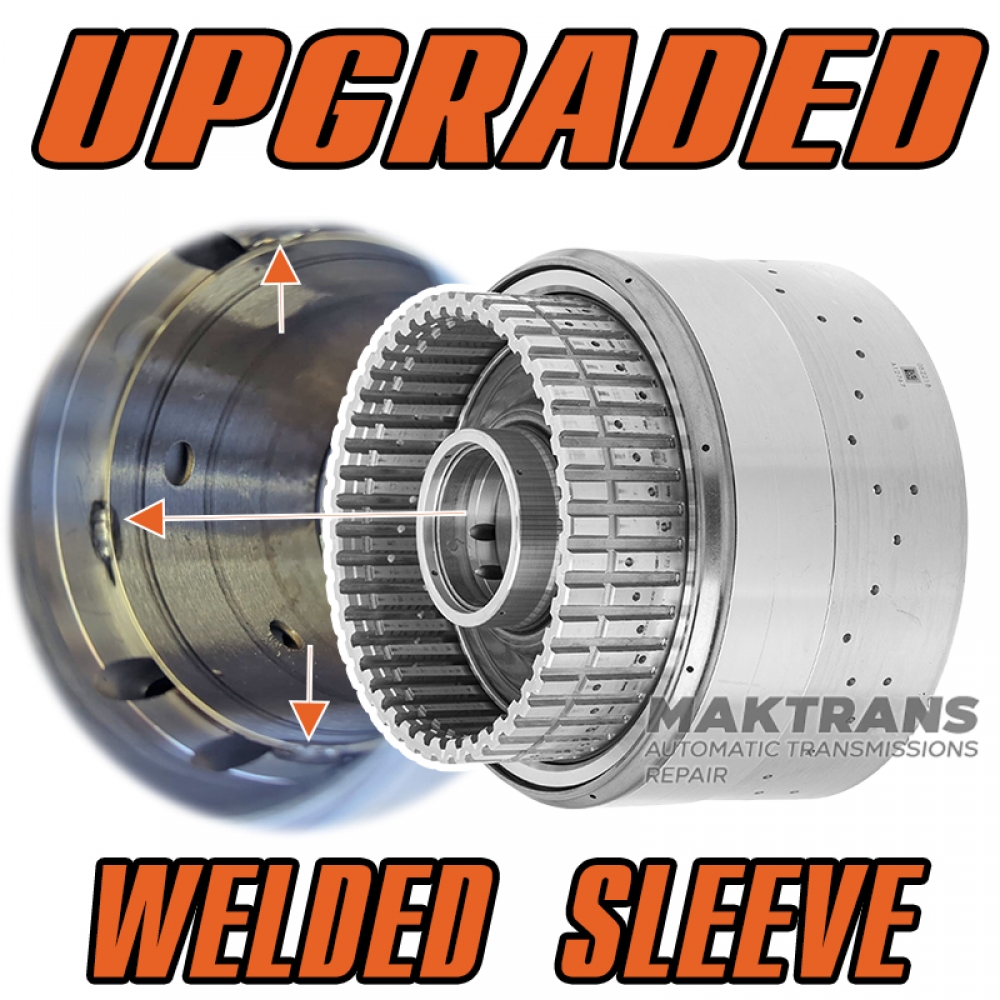

Wir verwenden die Methode der vorbeugenden Verstärkung durch Schweißen.

• Nach der Inspektion und Rückführung der Buchse an ihre ursprüngliche Konstruktionsposition (oder auf eine neue Trommel) wird sie fest mit dem Gehäuse verbunden.

• Die Schweißarbeiten werden von einem qualifizierten Fachmann unter Berücksichtigung der spezifischen Werkstoffe (Aluminium/Stahl) durchgeführt. Dadurch wird jegliche axiale Verschiebung der Buchse in Zukunft ausgeschlossen.

Vorteile der Lösung:

• Lebenslange Defektbeseitigung: Die Buchse ist kein „schwimmendes“ Teil mehr.

• Stabiler Druck: Garantierte Ölversorgung der Kupplungspakete in allen Betriebsmodi.

• Kosteneffizienz: Die Kosten für die Aufrüstung sind deutlich geringer als beim Kauf eines komplett neuen Geräts, während die Zuverlässigkeit des Geräts höher ist als die des Werksgeräts.
