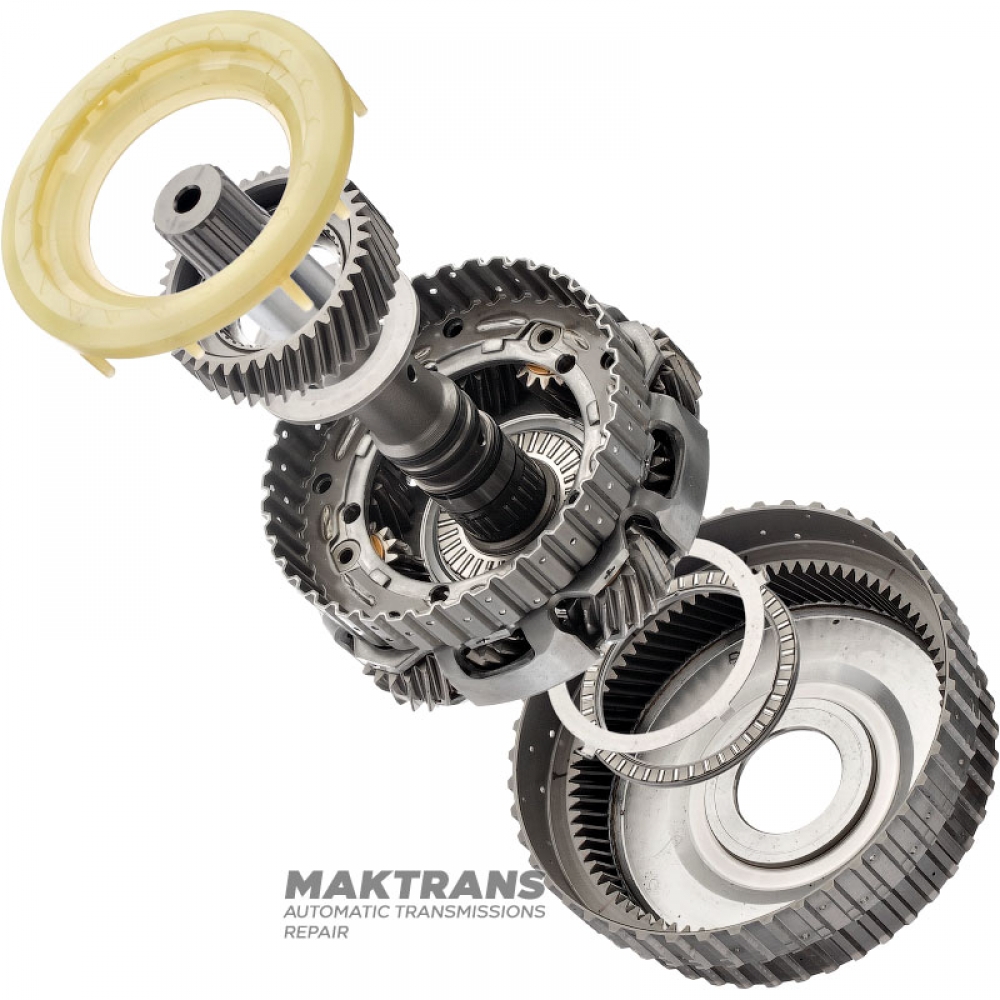

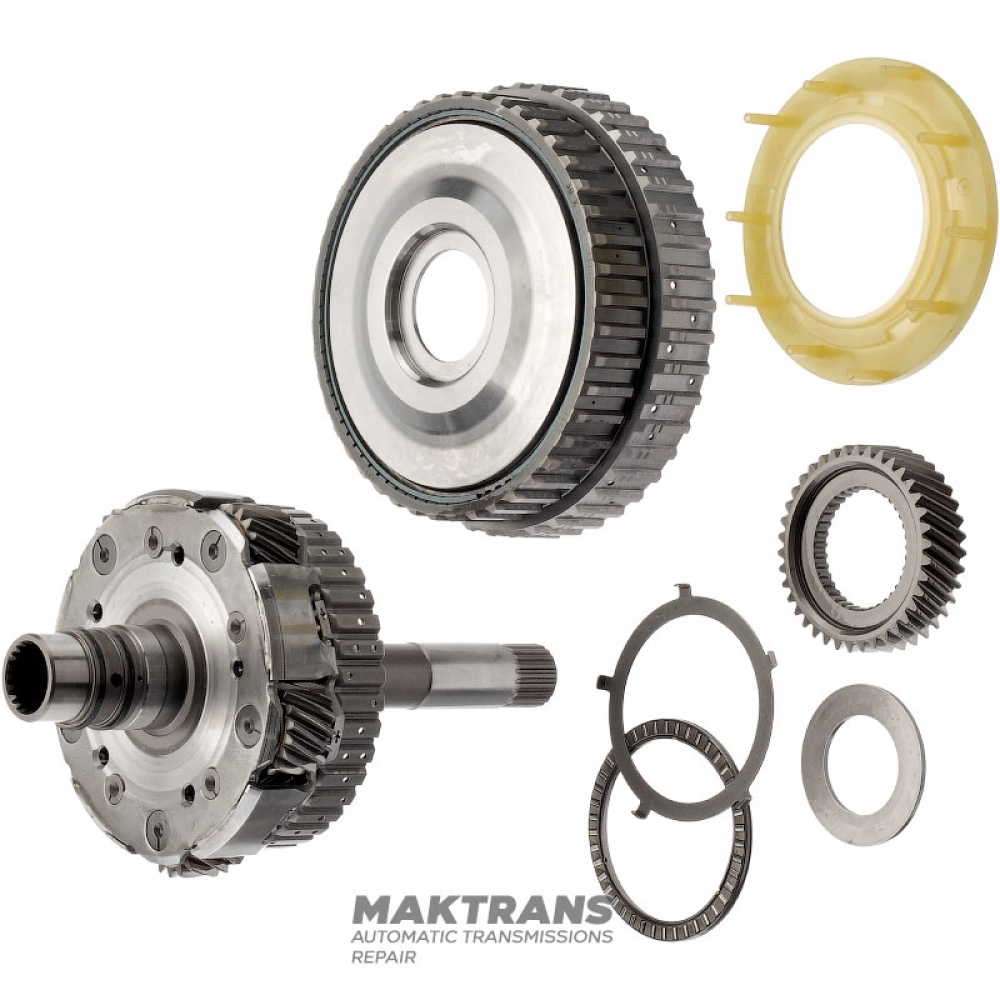

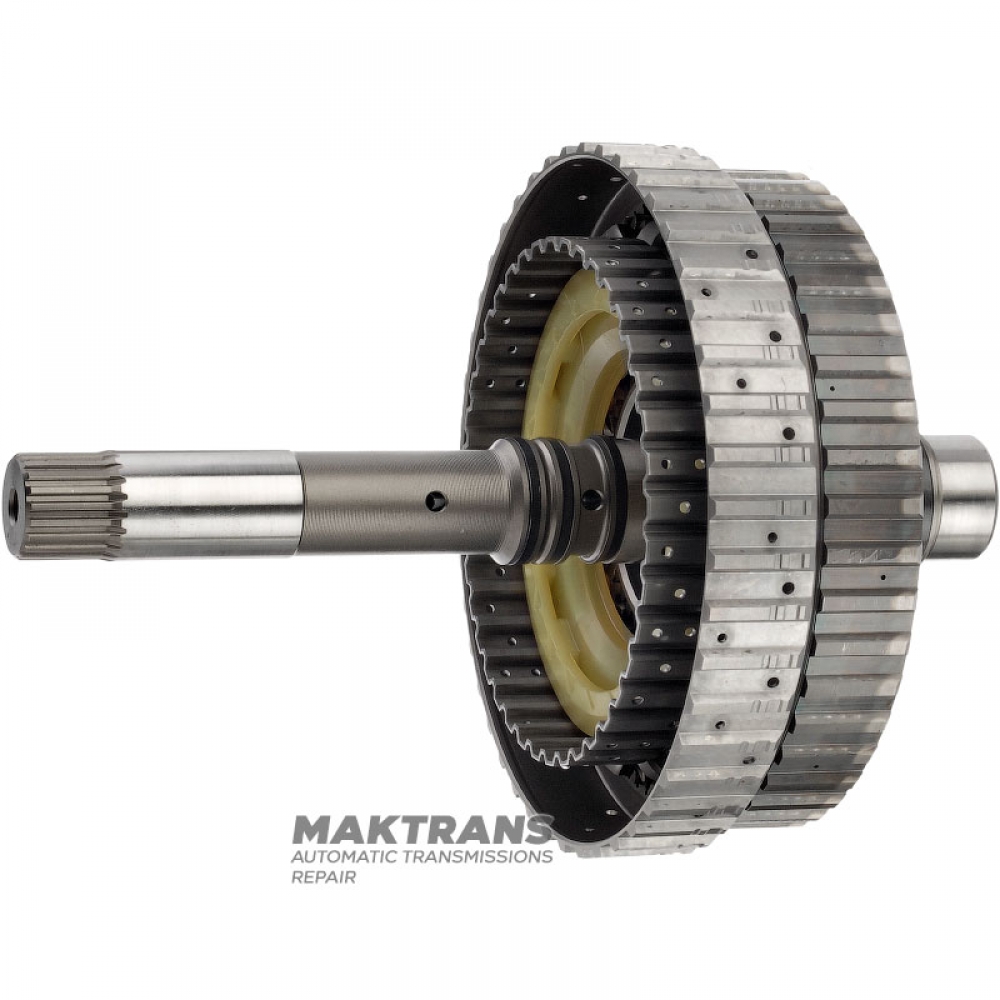

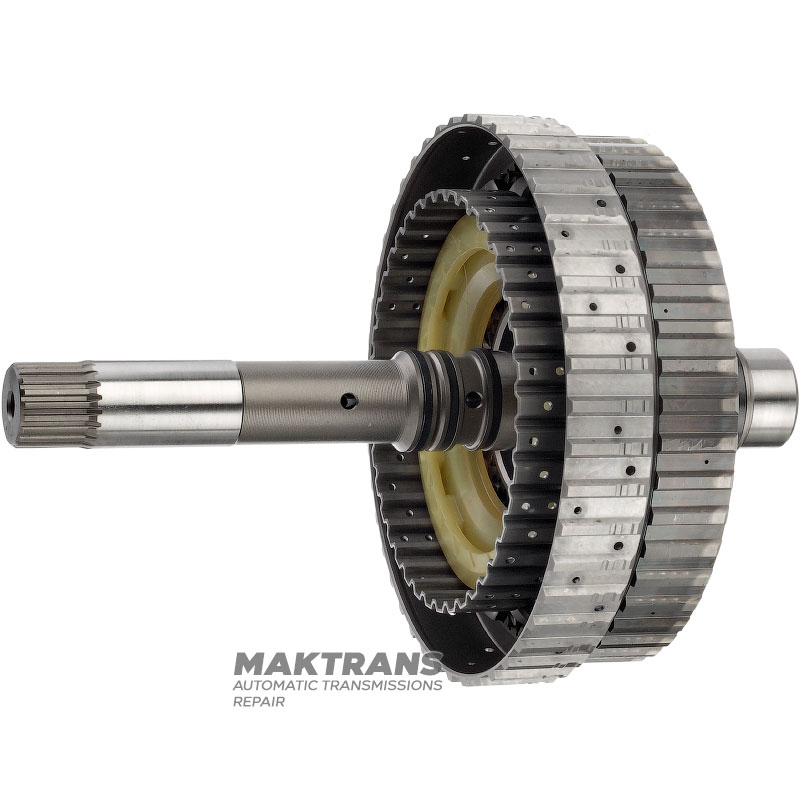

Eingangswelle, vorderes Planetengetriebe Aisin Warner AWF8G30 – Gesamtwellenlänge 209 mm, 20 Keilwellen (Außen-Ø 21,35 mm)

Eingangswelle, vorderes Planetengetriebe:

• Gesamtschaftlänge - 209 mm;

Vorderseite:

• Anzahl der Keilwellen - 20 Stk.;
• Der Außendurchmesser des Keilwellenteils beträgt 21,35 mm;
• Außendurchmesser über Teflonringen – 25,85 mm;
• Außendurchmesser der C4-Kupplungsnabe: 109,10 mm;

Anzahl der Satelliten:

• Sonnenrad – 5 Satelliten / 15 Zähne;
• Hohlrad - 5 Satelliten / 17 Zähne;

Rückseite:

• Gesamthöhe - 51 mm;
• Anzahl der Keilwellen auf der Innenseite – 21 Stk.;
• Anzahl Dichtringe - 2 Stk. / Außen-Ø 30,55 mm;
• Außendurchmesser der Arbeitsteile – 32,70 mm / 27,15 mm;

Sonnenrad:

• Breite - 16,95 mm;
• Anzahl der Zähne - 38 Stk.;
• Außendurchmesser des Zahnrads - 62,45 mm;
• Anzahl der Keilwellen auf der Innenseite – 37 Stk.;

Hohlrad:

• Gesamthöhe - 52 mm;
• Anzahl der Zähne - 78 Stk.;
• Außendurchmesser der C4-Kupplungsnabe: 147,30 mm;
• Außendurchmesser der Kupplungsnabe C1 – 137,70 mm;
