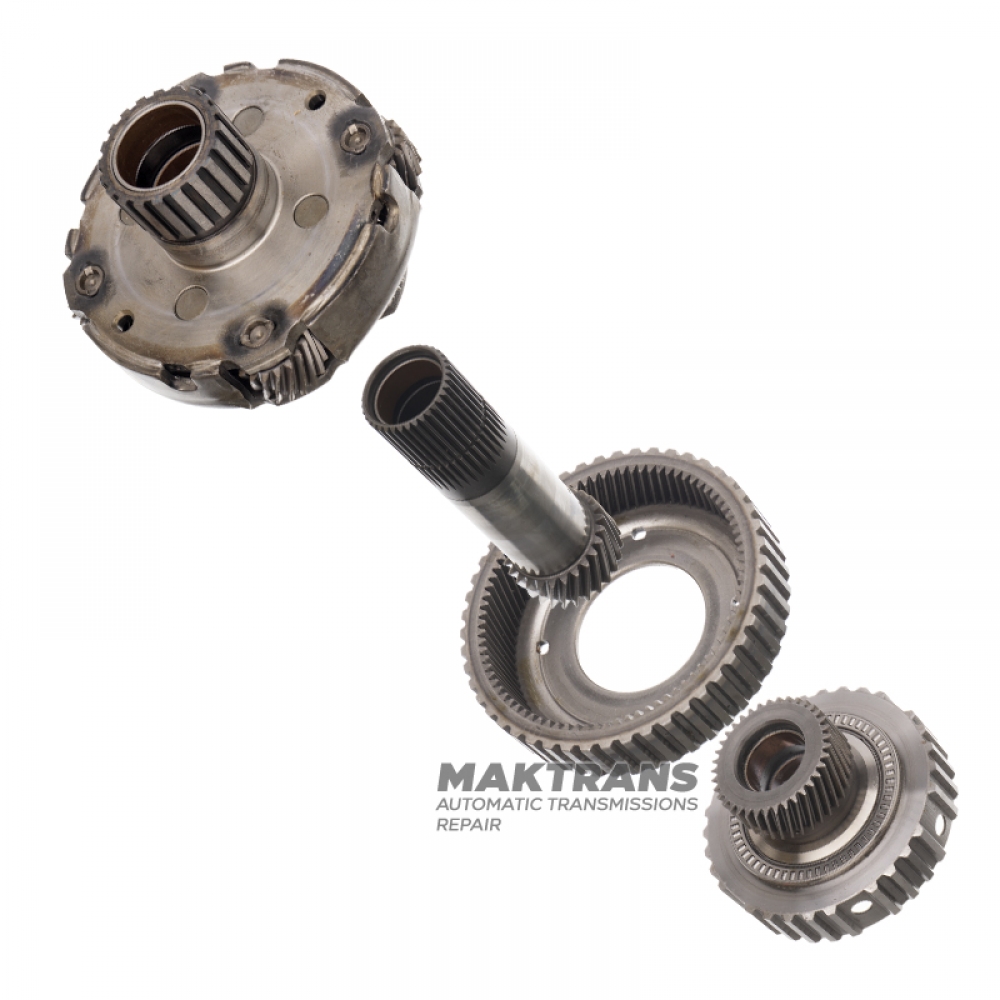

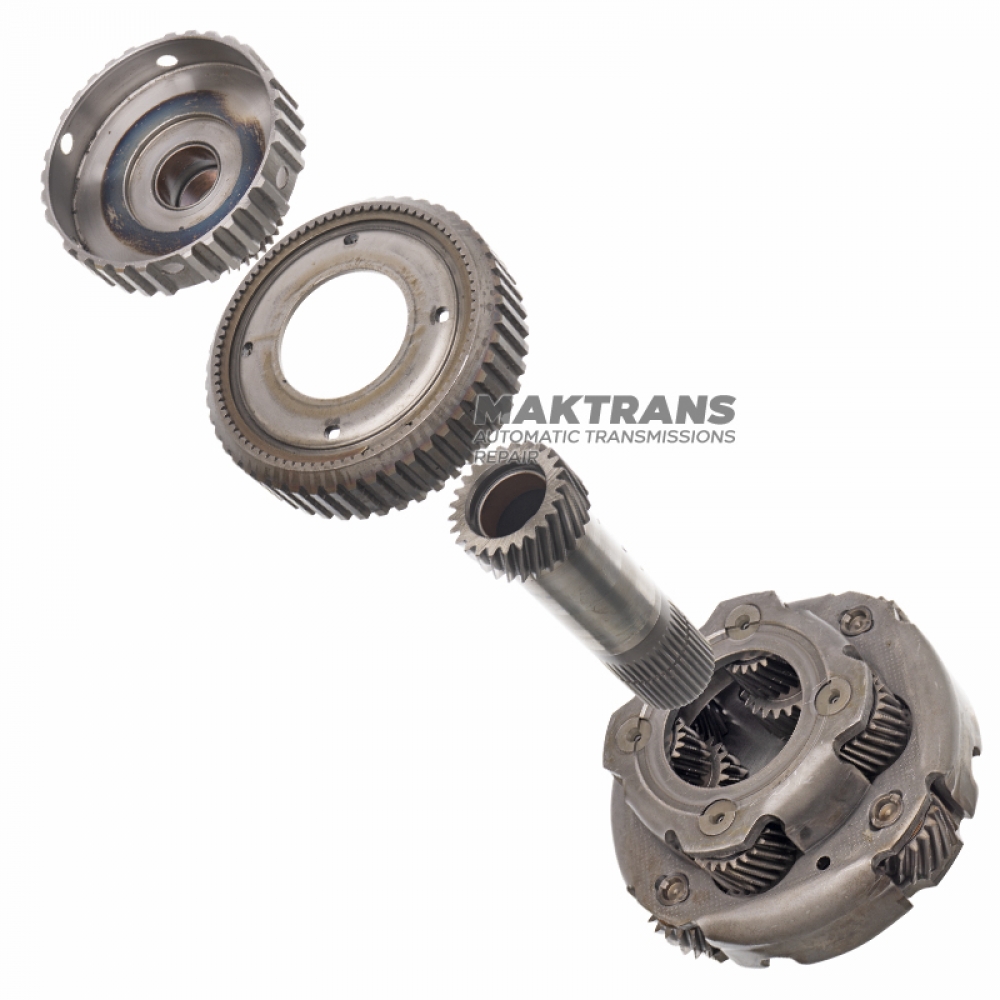

Hinteres Planetengetriebe Aisin Warner AW55-50SN AW55-51SN – separate Sonnenräder (Ø Loch für Eingangswelle 22,20 mm)

1. Planetengetriebe:

• Gesamthöhe - 93 mm;
• Innendurchmesser der Hülse - 30,15 mm;
• Anzahl der Keilwellen - 20 Stk.;
• Der Außendurchmesser des Keilwellenteils beträgt 43,60 mm;
• Außendurchmesser des Gehäuses: 120,70 mm;

2. Sonnenrad:

• Gesamthöhe - 115 mm;
• Der Innendurchmesser der Buchsen beträgt 22,30 mm;
• Anzahl der Keilwellen - 37 Stk.;
• Der Außendurchmesser des Keilwellenteils beträgt 29,70 mm;
• Anzahl der Zähne - 25 Stk.;
• Außendurchmesser des Zahnrads: 38,35 mm;
• Zahnradbreite: 16,70 mm;

3. Hohlrad:

• Gesamthöhe - 28 mm;
• Innendurchmesser - 48,35 mm;
• Außendurchmesser - 111,60 mm;
• Anzahl der Zähne am Zahnkranz - 83 Stk.;
• Anzahl der Zähne auf der Außenseite - 48 Stk.;

4. Sonnenrad:

• Gesamthöhe - 53 mm;
• Innendurchmesser der Hülse - 22,45 mm;
• Anzahl der Zähne am Zahnrad - 37 Stk.;
• Außendurchmesser des Zahnrads: 44,15 mm;
• Außendurchmesser der Nabe - 88,25 mm;
