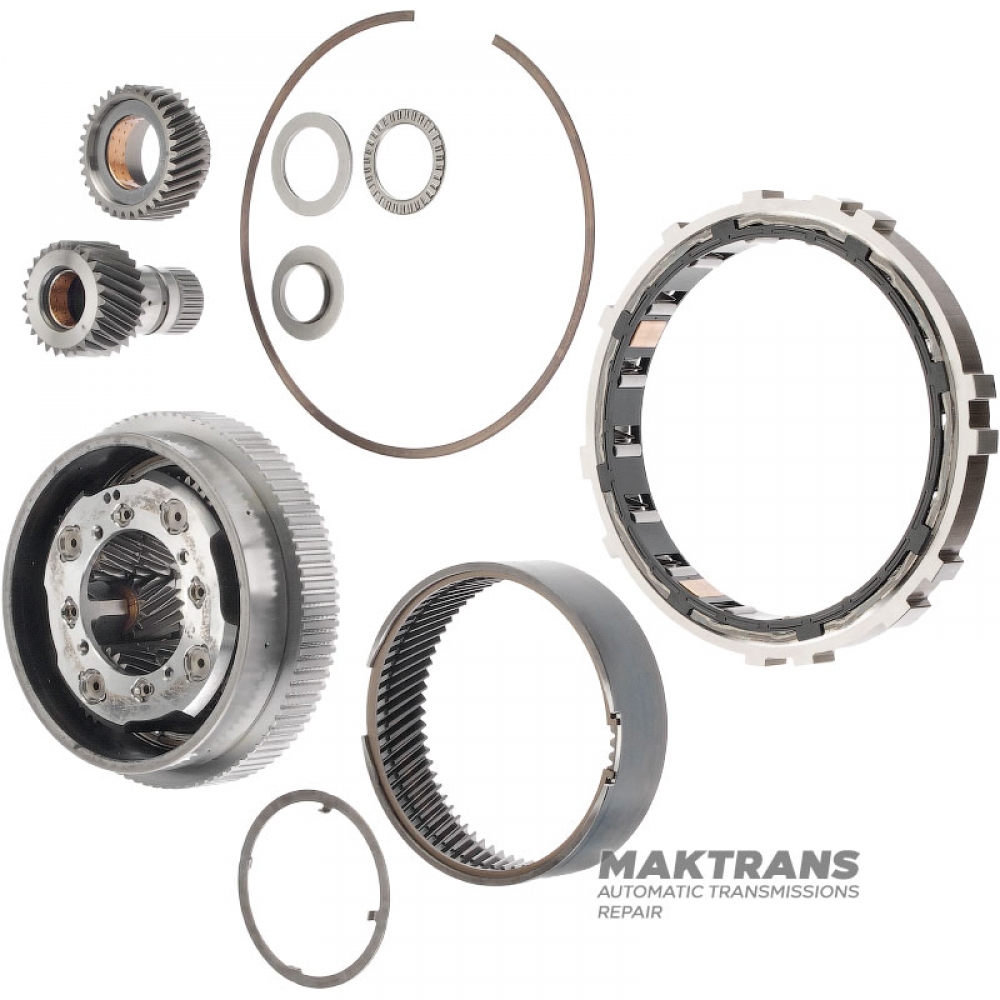

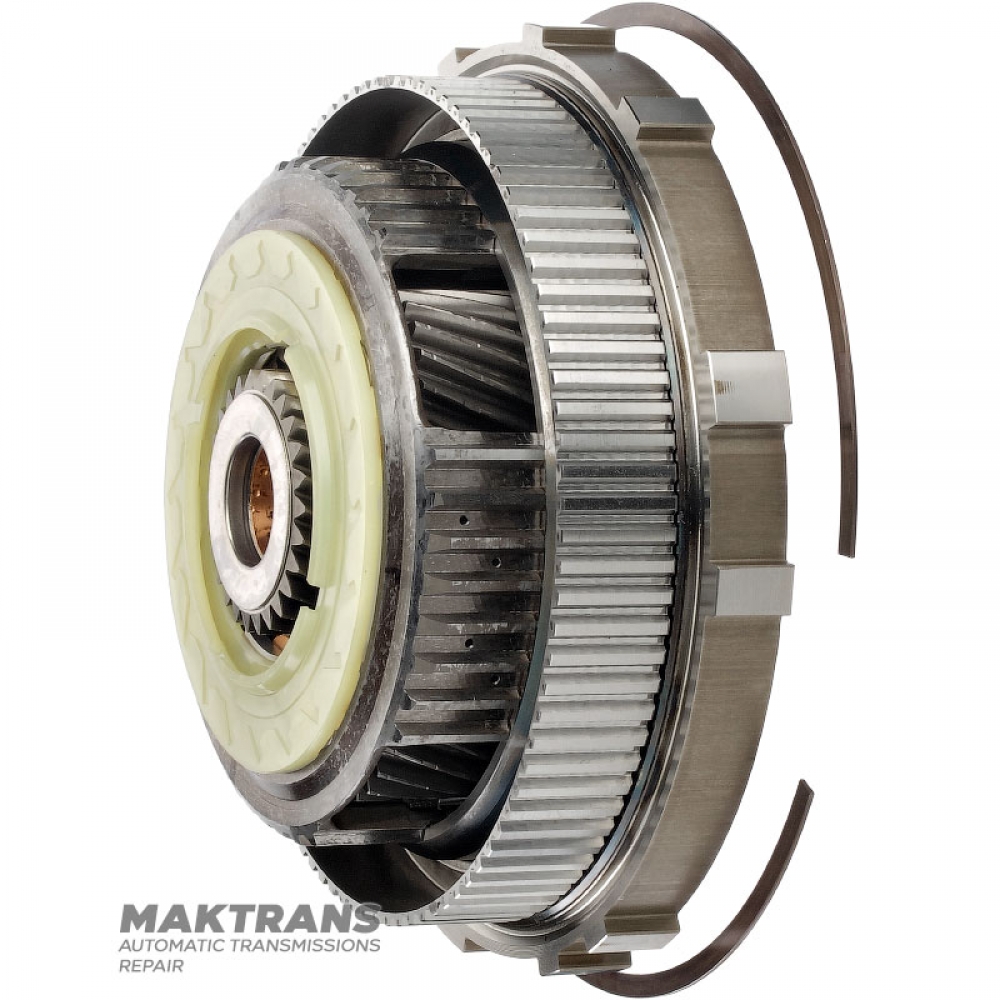

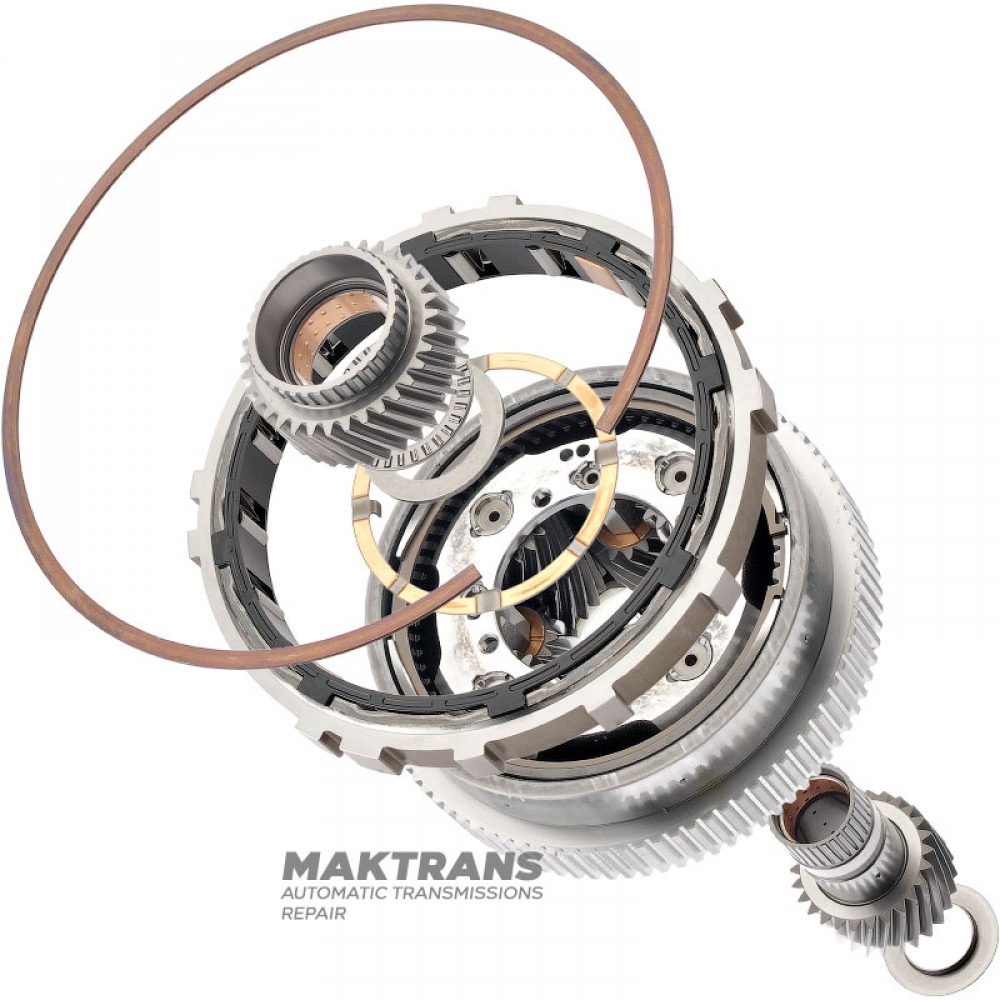

Hinteres Planetengetriebe (mit Freilaufkupplung) AISIN WARNER AWF8G45 - 4 Satelliten (18 Zähne) / 4 Satelliten (15 Zähne)

Planetengetriebe:

• Gesamthöhe - 80 mm;
• Der Außendurchmesser des Arbeitsteils der Überholkupplung beträgt 153,25 mm;
• B2 Außendurchmesser der Bremsnabe – 171,90 mm;
• Zähnezahl der B2 Bremsnabe - 90 Stk.;
• Außendurchmesser der Kupplungsnabe C2: 138,40 mm;
• Anzahl der Zähne der C2-Kupplungsnabe – 32 Stk.;
• Satelliten des vorderen Sonnenrads – 4 Satelliten (18 Zähne);
• Satelliten des hinteren Planetengetriebes – 4 Satelliten (15 Zähne);

Sonnenräder:

Vorne (kurz):

• Gesamthöhe - 33 mm;
• Innendurchmesser der Hülse - 33,30 mm;
• Anzahl der Zähne - 34 Stk.;
• Außendurchmesser des Zahnrads - 62,85 mm;
• Anzahl der Keilwellen - 38 Stk.;
• Der Außendurchmesser des Keilwellenteils beträgt 47,80 mm;

Rücken (lang):

• Gesamthöhe - 78,80 mm;
• Innendurchmesser der Hülse – 24,30 mm;
• Anzahl der Keilwellen - 32 Stk.;
• Der Außendurchmesser des Keilwellenteils beträgt 32,15 mm;
• Der Außendurchmesser des Arbeitsteils des Halses beträgt 33,20 mm;
• Anzahl der Zähne am Zahnrad - 26 Stk.;
• Außendurchmesser des Zahnrads - 53,40 mm;

Hohlrad:

• Höhe - 38,50 mm;
• Außendurchmesser - 139,40 mm;
• Anzahl der Zähne - 70 Stück;
