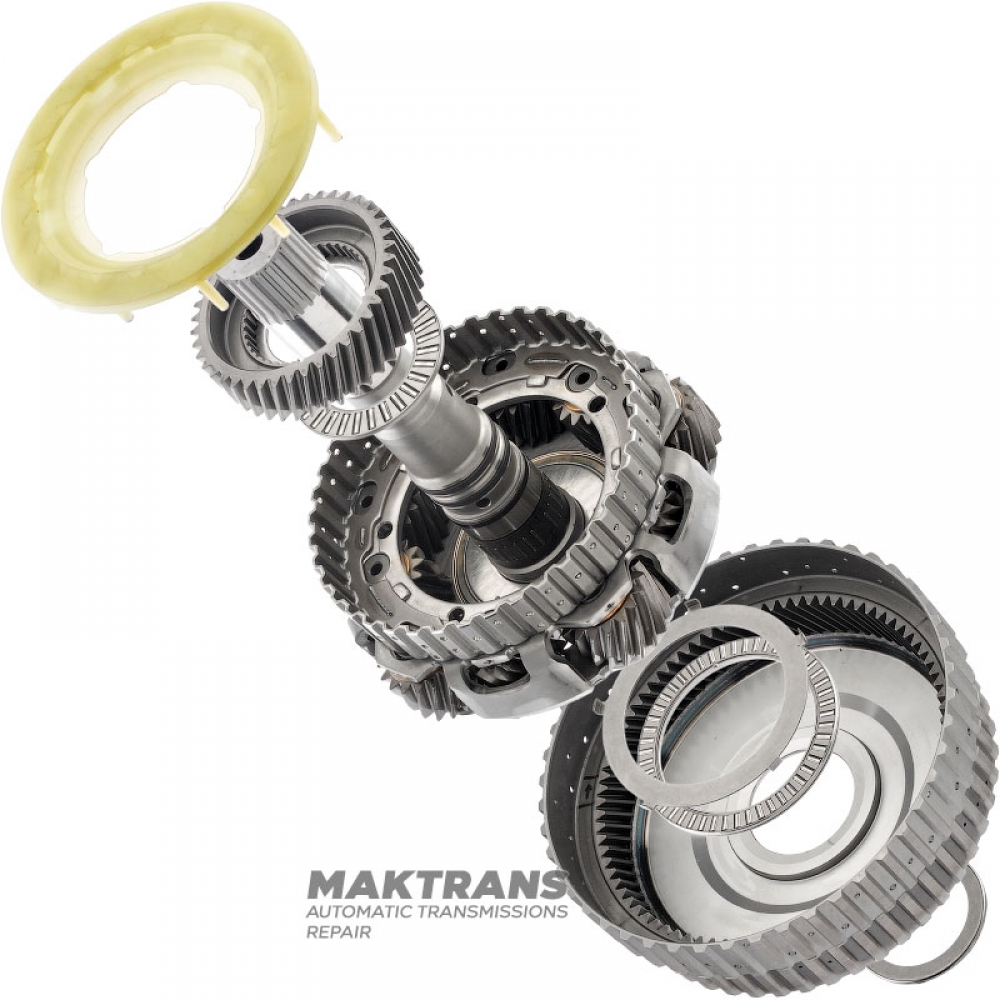

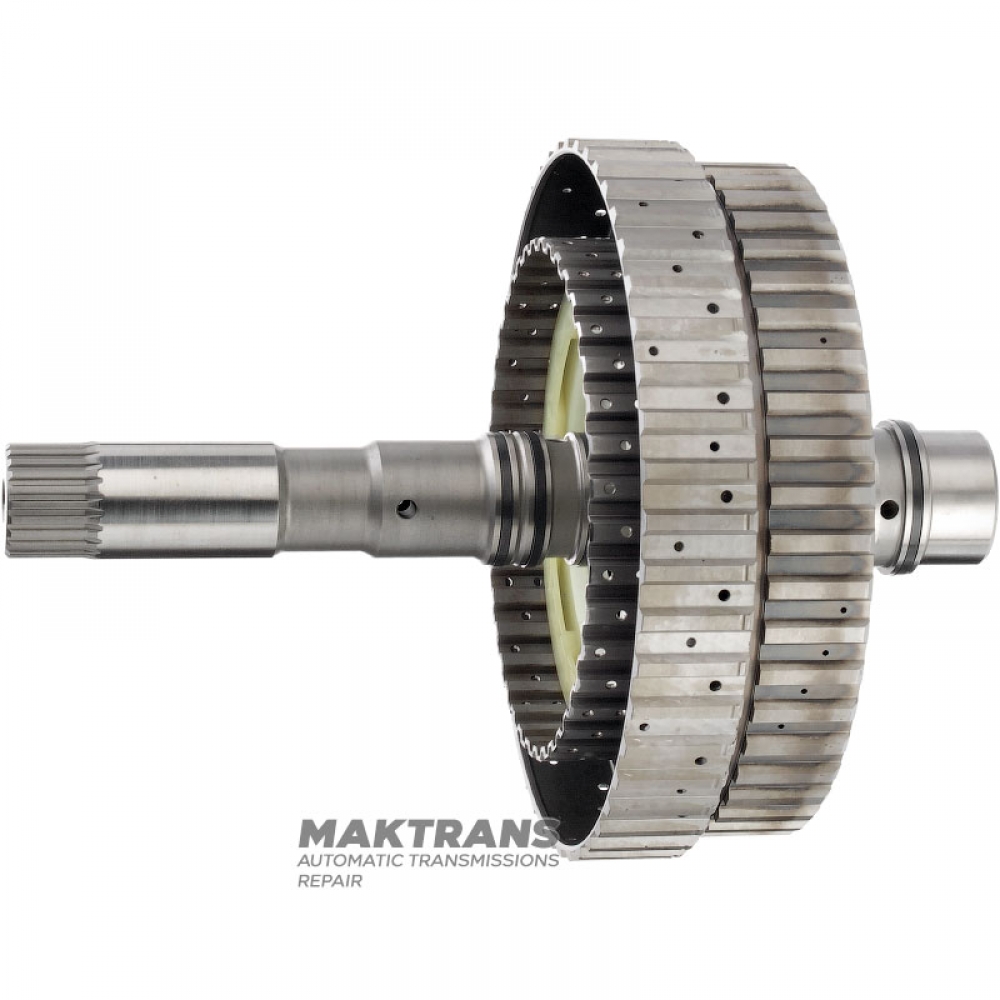

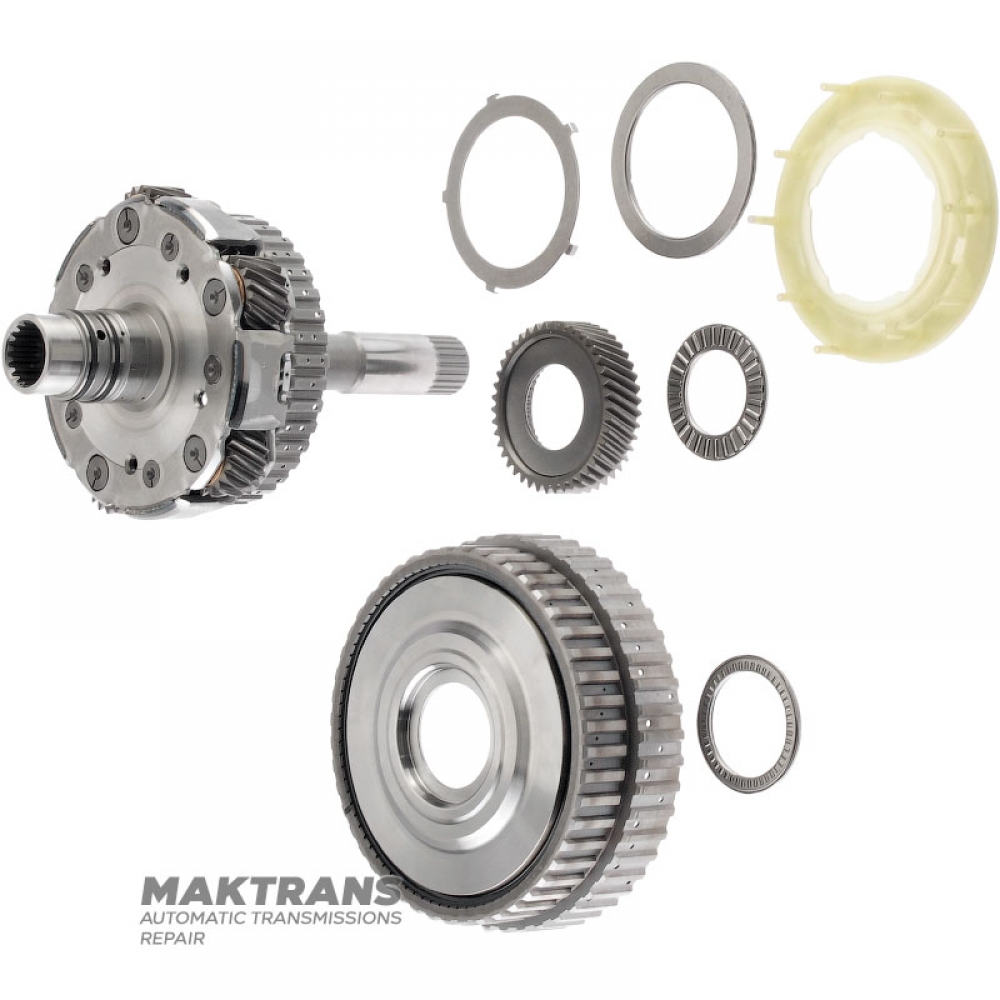

Planetengetriebe AISIN WARNER AWF8G45 - 23 Keilwellen (Außen-Ø 24,30 mm), Gesamtwellenlänge 214 mm

• Gesamtschaftlänge - 214 mm;

Vorderseite der Welle:

• Schaftlänge ab Basis – 156 mm;
• Anzahl der Keilwellen auf der Welle – 23 Stk.;
• Der Außendurchmesser des verzahnten Teils der Welle beträgt 24,30 mm;
• Der Außendurchmesser des Arbeitsteils der Welle beträgt 25,15 mm;
• Anzahl der Teflonringe auf der Welle - 3 Stk.;
• Außendurchmesser über Teflonringen – 28,85 mm;

Rückseite des Schaftes:

• Länge - 53 mm;
• Anzahl der Keilwellenverzahnungen auf der Welleninnenseite – 18 Stk.;
• Anzahl der Teflonringe - 2 Stk.;
• Außendurchmesser durch Teflonringe – 34 Stk.;

Außendurchmesser der Arbeitsteile der Welle:

• 30,10 mm;
• 35,75 mm;

Planetengetriebe:

• Die Höhe der C4-Kupplungsnabe beträgt 18 mm;
• Außendurchmesser der C4-Kupplungsnabe: 112,60 mm;
• Hohlradsatelliten - 18 Stk.;
• Sonnenradsatelliten – 15 Stk.;

Sonnenrad:

• Höhe - 18 mm;
• Anzahl der Zähne - 42 Stk.;
• Außendurchmesser des Zahnrads - 67,30 mm;
• Anzahl der Keilwellen auf der Innenseite – 40 Stk.;

Hohlrad:

• Gesamthöhe - 53,50 mm;
• Anzahl der Zähne - 82 Stück;
• Der Außendurchmesser der C3-Kupplungsnabe beträgt 155,30 mm;
• Außendurchmesser der Kupplungsnabe C2: 146,05 mm;
