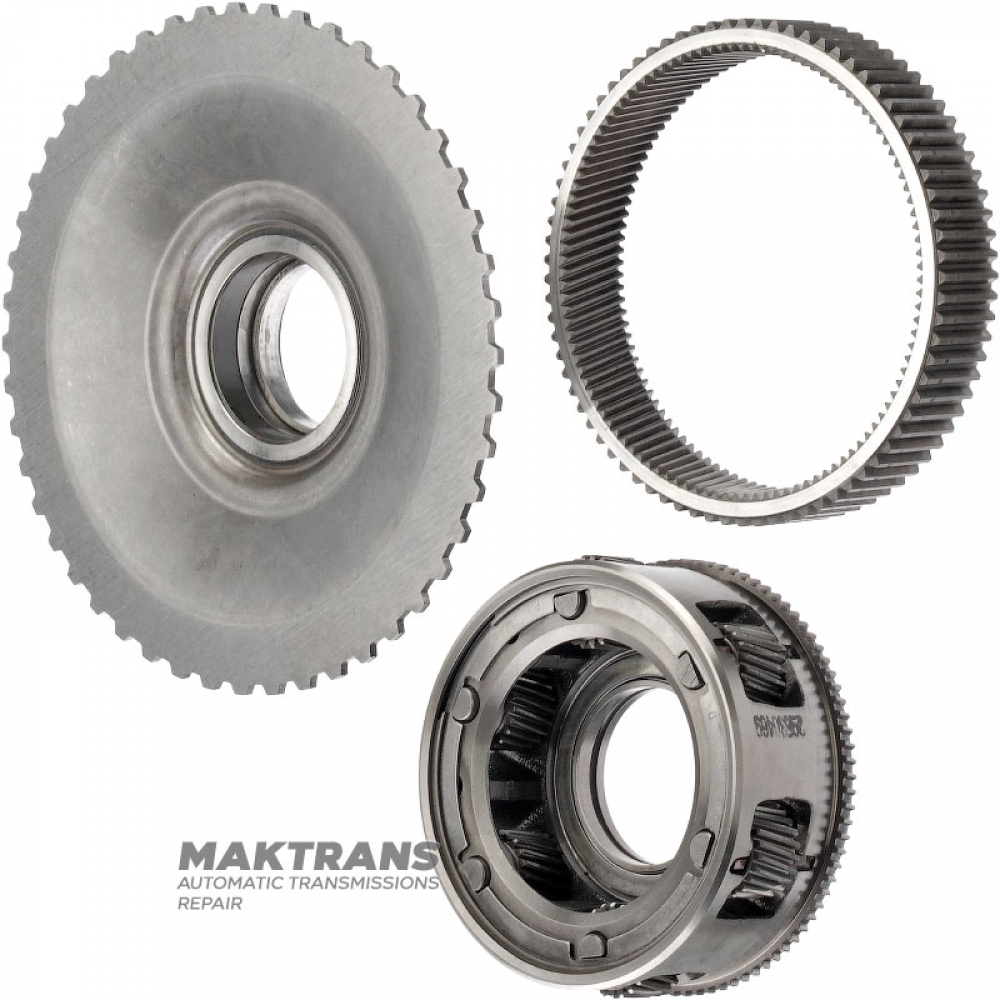

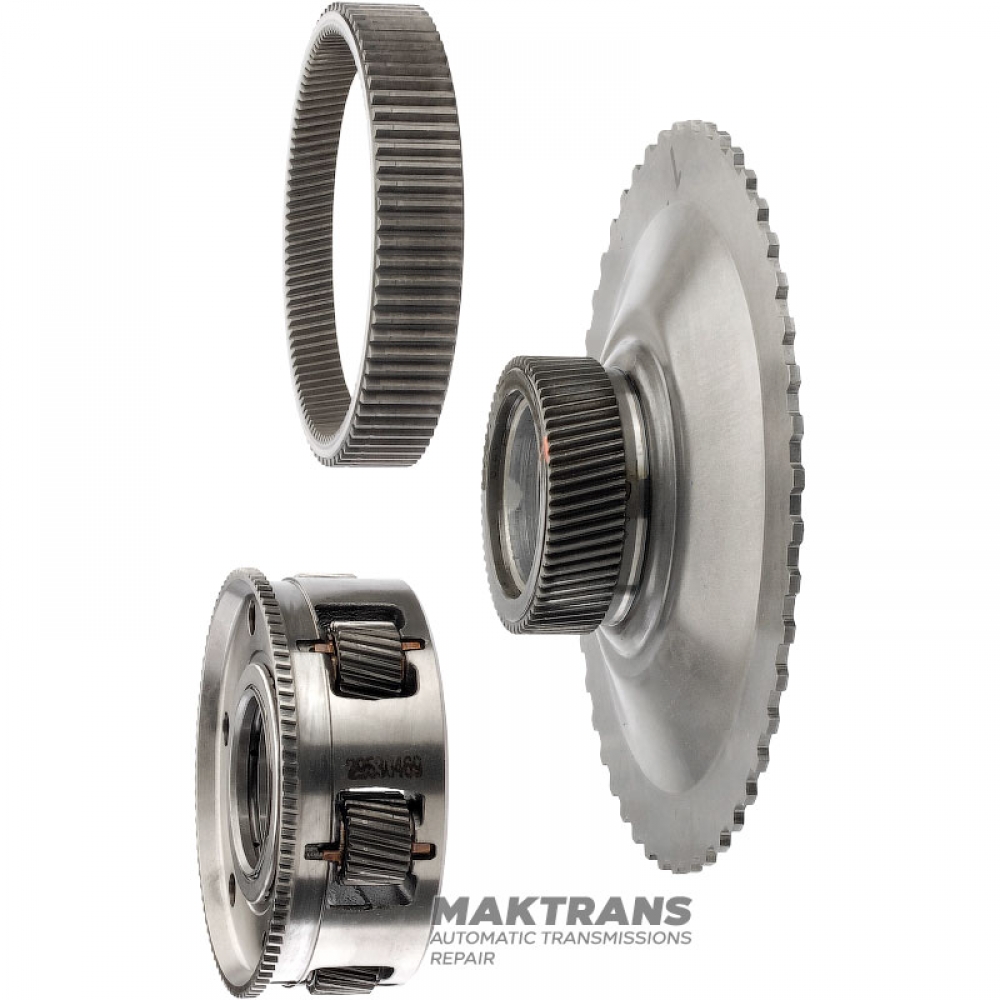

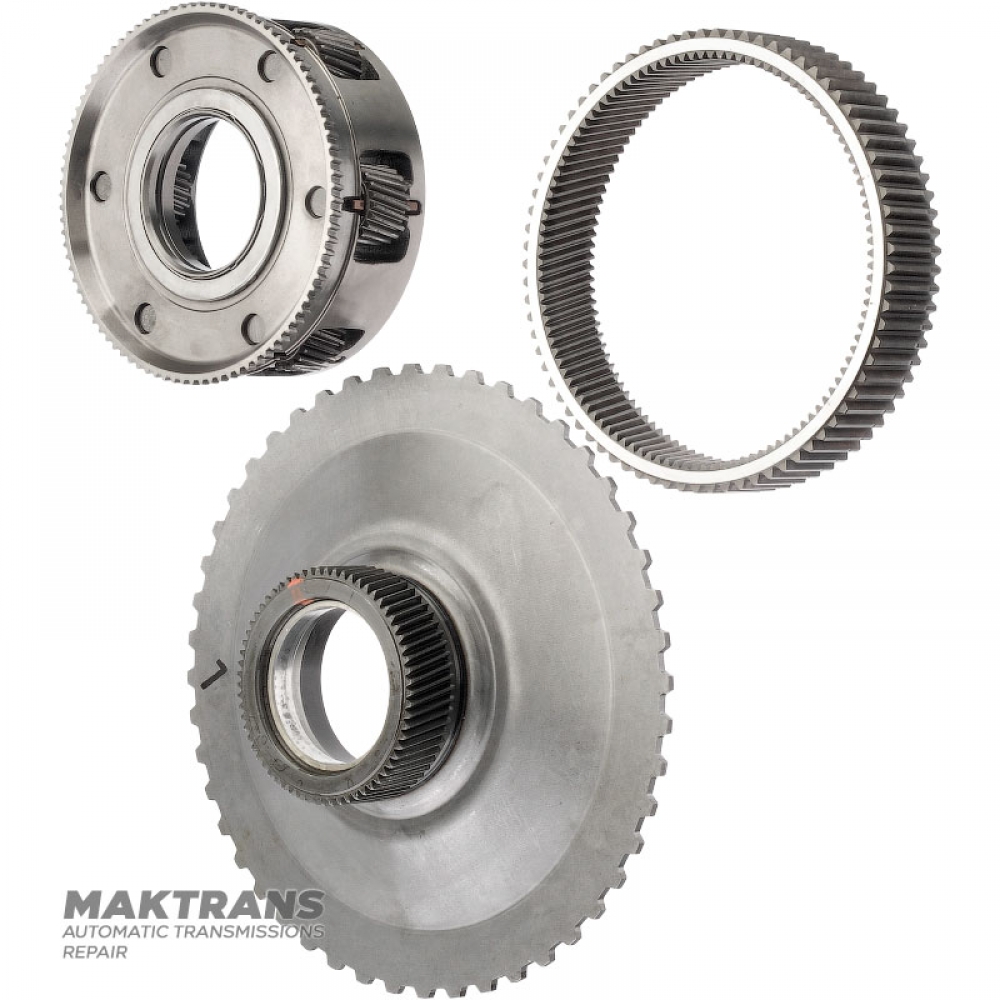

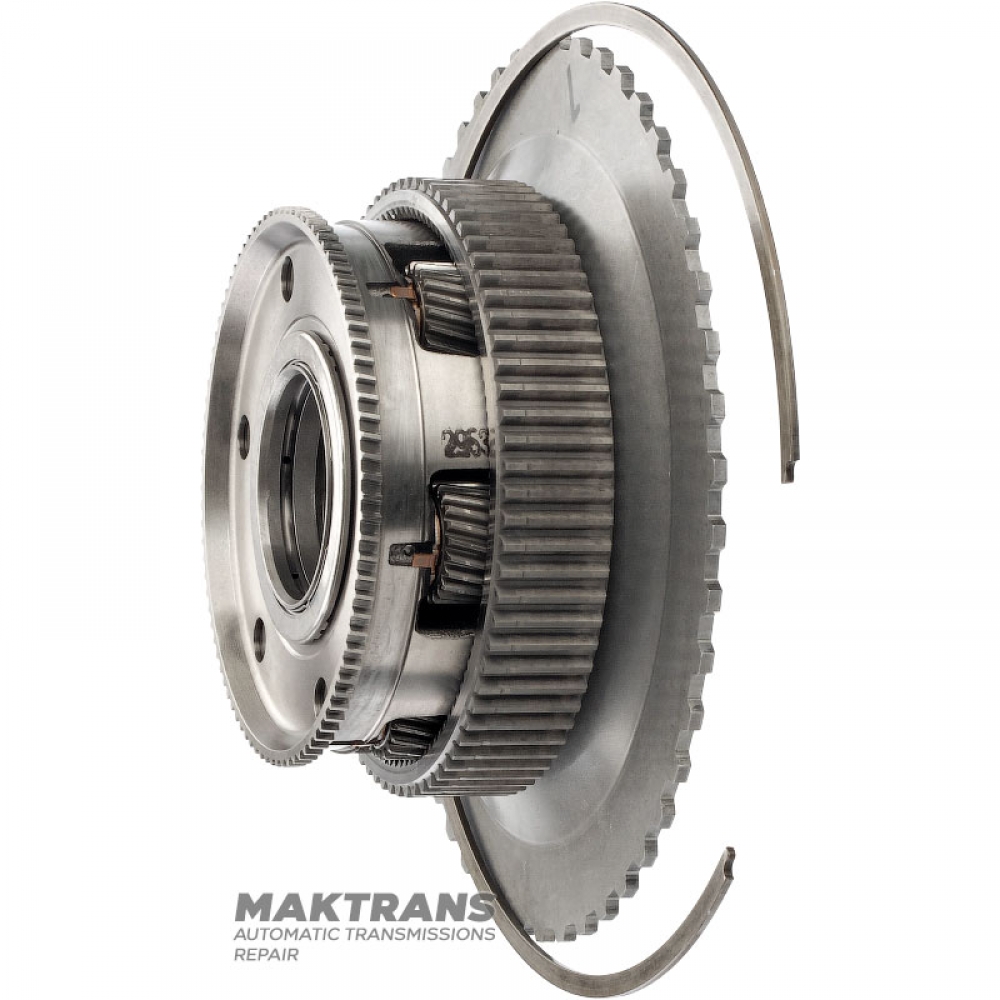

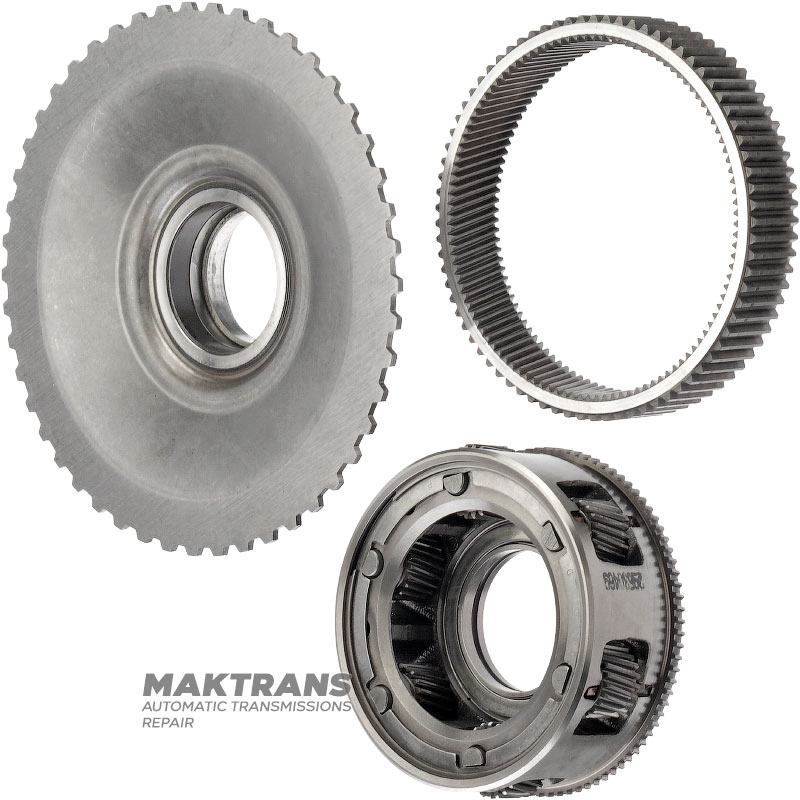

Planetengetriebe P1 ALLISON 3000 Series – 6 Satelliten (22 Zähne, Außen-Ø 36,45 mm)

Planetengetriebe:

• Gesamthöhe - 66,50 mm;
• Außendurchmesser des Gehäuses: 163,55 mm;
• Innendurchmesser - 104,85 mm / 68,95 mm;
• Anzahl der Satelliten - 6 Stk.;
• Anzahl der Zähne an den Satelliten - 22 Stück;
• Der Außendurchmesser der Satelliten beträgt 36,45 mm;

Hohlrad:

• Gesamthöhe - 36,25 mm;
• Außendurchmesser - 190,50 mm;
• Anzahl der Zähne des Schrägzahnrads – 109 Stk.;
• Anzahl der Zähne auf der Außenseite - 77 Stk.;

Sonnenrad:

• Anzahl der Zähne - 67 mm;
• Außendurchmesser des Zahnrads - 103,45 mm;
• Innendurchmesser der Hülse - 68,15 mm;
• Anzahl der Zähne am Zahnkranz – 48 Stk.;
• Der Außendurchmesser des Flanschzahnkranzes beträgt 281,10 mm;
