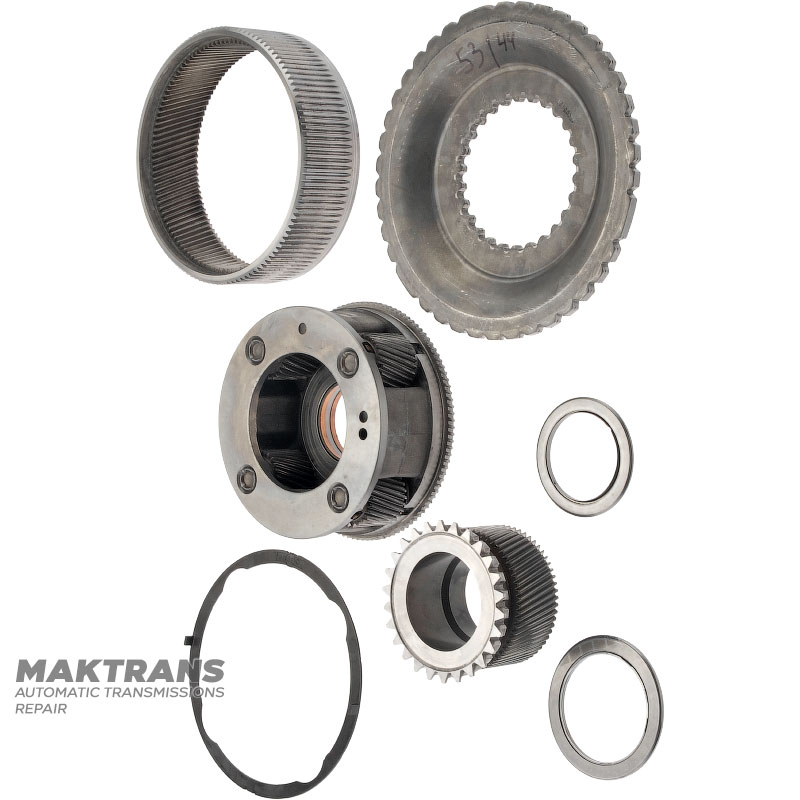

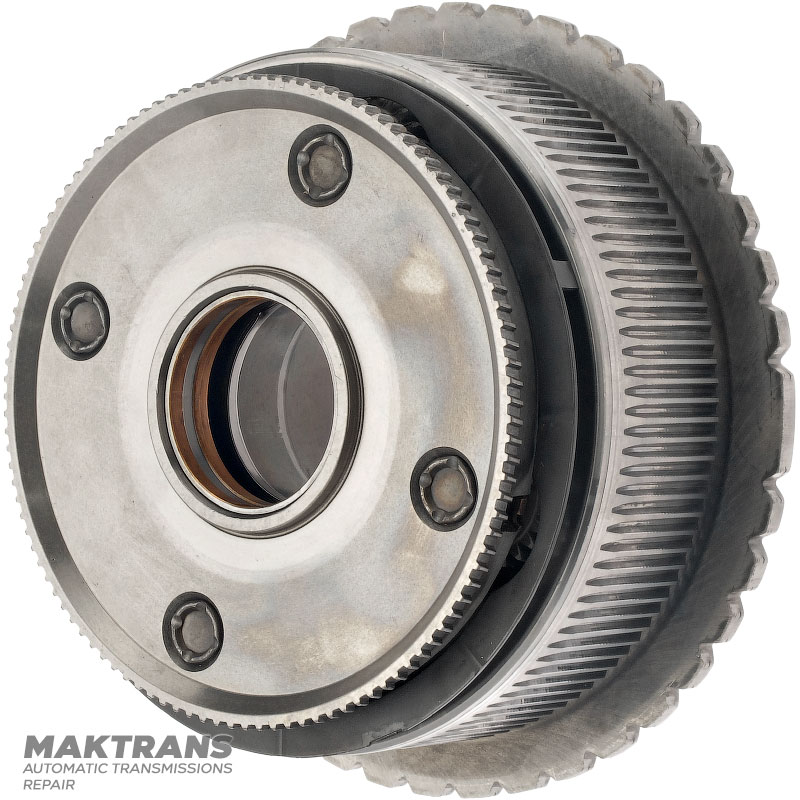

Planetengetriebe P1 (vorne) ALLISON 1000, 2000 — 4 Satelliten (25 Zähne), Hohlradhöhe 53,15 mm (Nabenhöhe C3 ≈ 44 mm) 29541704, 29541008, 29546706, 29537433

Planetengetriebe P1:

*Das Planetengetriebegehäuse verfügt über KEINE Aussparung für den Lagersitz auf der Hülsenseite (siehe Abb.)

• Gesamthöhe - 64 mm;
• Innendurchmesser der Buchse - 50,50 mm;
• Außendurchmesser des Gehäuses: 149 mm;
• Außendurchmesser des Zahnkranzes – 158,10 mm;
• Anzahl der Satelliten - 4 Stk.;
• Anzahl der Zähne auf Satelliten - 25 Stück;

Hohlrad:

• Gesamthöhe - 53,15 mm;
• Außendurchmesser - 174,35 mm;
• Anzahl der Zähne am Zahnrad - 111 Stk.;

C3 Kupplungsnabe:

• Nabenhöhe - 44 mm;
• Anzahl der Zähne auf der Außenseite (C3 Kupplungsnabe) - 117 Stk.;

Sonnenrad:

• Gesamthöhe - 59,20 mm;
• Anzahl der Zähne - 61 Stück;
• Außendurchmesser - 87,20 mm;

Sonnenradflansch:

• Höhe - 23 mm;
• Außendurchmesser - 204,55 mm;
• Anzahl der Zähne auf der Innenseite - 26 Stk.;
• Teilenummer - 29531094;
