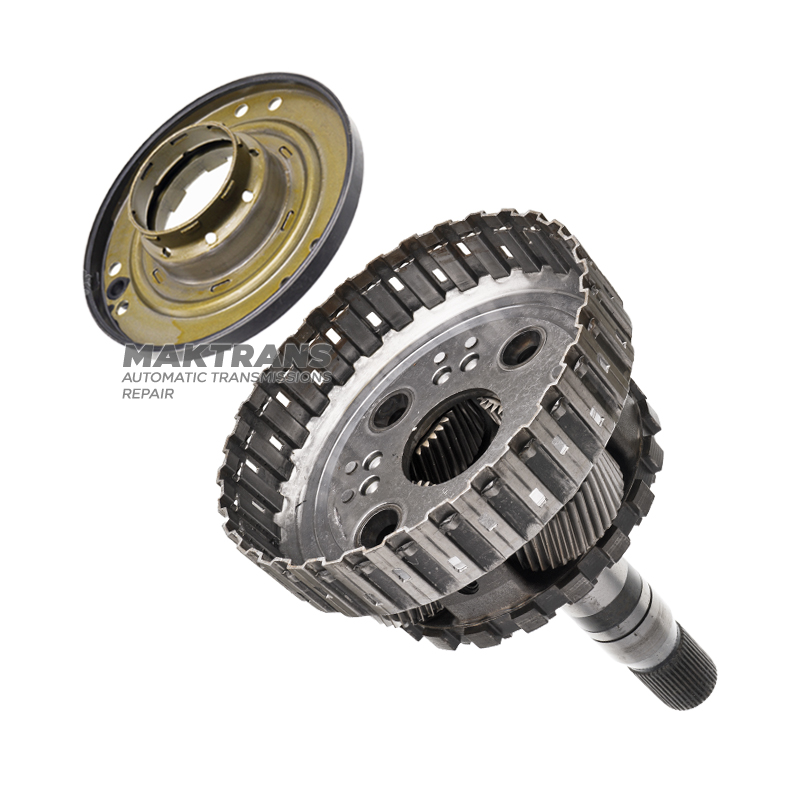

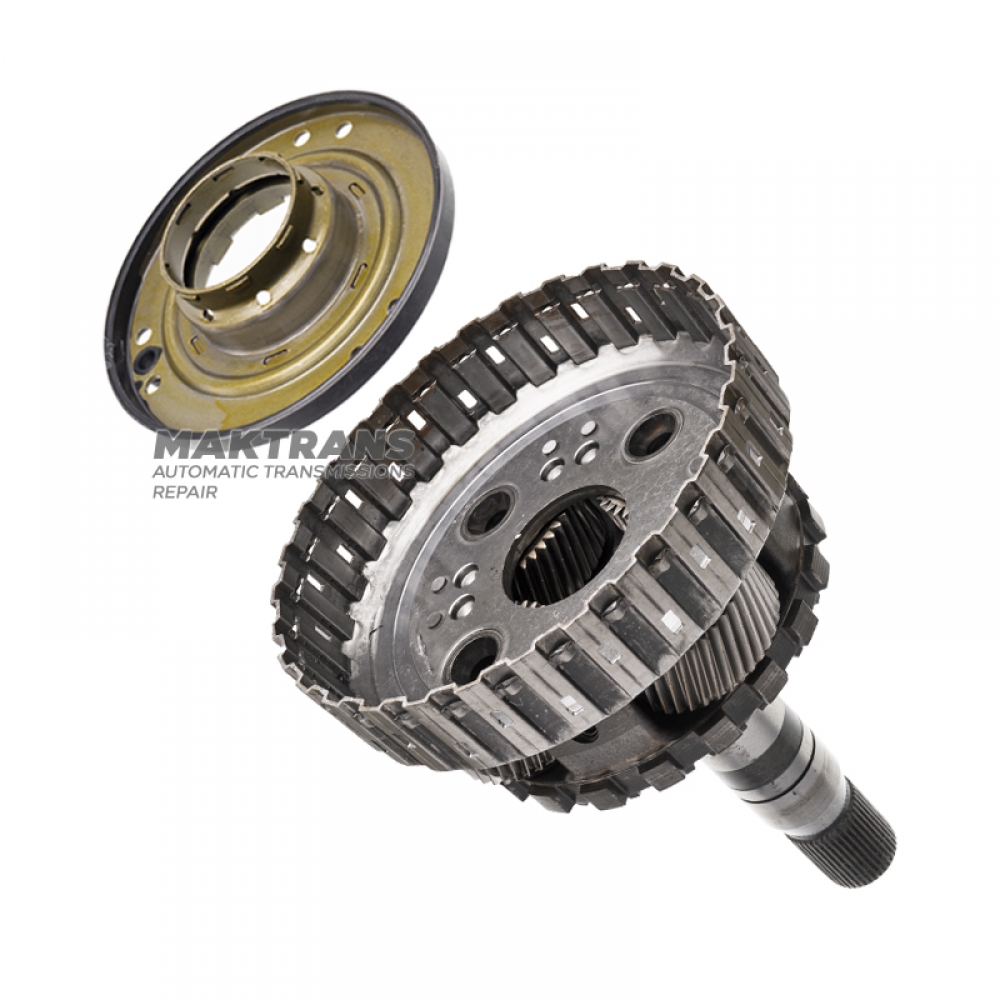

Service - Austausch des gummierten Kolbens D Kupplung ZF 8HP45, 8HP50, 8HP70, 8HP75, 8HP55A, 8HP65A, 8HP90A (Preis ohne Kolben)

Das ZF 8HP75 Automatikgetriebe ist eines der gängigsten und effizientesten 8-Gang-Automatikgetriebe und wird in einer Vielzahl von Premium-Pkw und SUVs eingesetzt. Seine Konstruktion ist komplex und präzise, wobei jede Komponente eine entscheidende Rolle für sanfte Gangwechsel und effiziente Drehmomentübertragung spielt. Der D-Kupplungskolben ist eine dieser Schlüsselkomponenten; sein Ausfall kann zu schwerwiegenden Getriebeproblemen führen.

D Kupplungskolbenfunktion

Bevor wir uns mit den Details befassen, ist es wichtig, die Funktion des D-Kupplungskolbens zu verstehen. ZF 8HP-Getriebe, einschließlich des 8HP75, nutzen ein Schaltprinzip mit mehreren Kupplungspaketen, die abwechselnd ein- und auskuppeln und so unterschiedliche Übersetzungsverhältnisse ermöglichen. Die D-Kupplung ist für das Einlegen bestimmter Gänge zuständig, typischerweise Rückwärtsgang, niedriger Gang und deren jeweilige Kombinationen, abhängig von der Getriebekonfiguration. Der D-Kupplungskolben, betätigt durch den Hydraulikdruck des Automatikgetriebeöls (ATF), komprimiert das Kupplungspaket und kuppelt es dadurch ein. Jede Fehlfunktion dieses Kolbens beeinträchtigt direkt die Qualität und die Schaltfähigkeit dieser Gänge.

Häufige Ursachen für Ausfälle des D-Kupplungskolbens.

Ausfälle des D-Kupplungskolbens im ZF 8HP75-Getriebe sind meist auf folgende Faktoren zurückzuführen:

Verschleiß der gummierten Dichtungsringe des Kolbenteils:
Dies ist die häufigste Ursache. Der D-Kupplungskolben ist mit O-Ringen (aus Gummi oder Teflon) abgedichtet, die das Austreten von Hydraulikflüssigkeit verhindern und eine dichte Abdichtung im Kolbenraum gewährleisten. Im Laufe der Zeit können diese Dichtungen unter dem Einfluss von hohen Temperaturen, Druck und Alterung verschleißen, reißen oder aushärten. Dies führt zu einem Verlust des Hydraulikdrucks, der für ein vollständiges und schnelles Einrücken der Kupplung notwendig ist. Infolgedessen kann die Kupplung durchrutschen oder verzögert einrücken.

Verunreinigtes Automatikgetriebeöl (ATF): Verschmutztes oder überhitztes ATF enthält Verschleißpartikel, Oxidationsprodukte und Ablagerungen. Diese Partikel können feine Kanäle im Kolben und in den Steuerventilen verstopfen oder zu abrasivem Verschleiß an der Kolbenoberfläche und den Dichtungen führen. Die Verunreinigung trägt außerdem zur Verschlechterung der Schmier- und Kühleigenschaften des Öls bei, was den Verschleiß aller internen Komponenten, einschließlich der Kolbendichtungen, beschleunigt.

Überhitzung des Automatikgetriebeöls: Eine starke Überhitzung des Automatikgetriebeöls, ob kurzzeitig oder dauerhaft, ist eine der Hauptursachen für Getriebeschäden. Hohe Temperaturen zerstören die chemische Zusammensetzung des Automatikgetriebeöls und beschleunigen den Verschleiß der Kolbendichtungen erheblich. Gummi- und Kunststoffdichtungen verlieren ihre Elastizität, werden spröde und beginnen Druck zu verlieren. Ursachen für eine Überhitzung können aggressives Fahren, das Ziehen schwerer Anhänger, ein defektes Getriebekühlsystem oder längeres Fahren im Stau sein.

Mechanische Kolbenschäden: Obwohl seltener, können Risse oder Verformungen am Kolben selbst durch extreme Belastungen, Stöße (z. B. heftige Schläge gegen den Unterboden eines Fahrzeugs) oder Herstellungsfehler entstehen. Solche Schäden beeinträchtigen die Integrität des Kolbens und seine Fähigkeit, seine vorgesehene Funktion effektiv zu erfüllen.

Verschleiß oder Beschädigung der Kolbenrückholfedern: Der D-Kupplungskolben nutzt Rückholfedern, um ein schnelles und vollständiges Auskuppeln nach dem Ablassen des Hydraulikdrucks zu gewährleisten. Sind diese Federn schwach, gebrochen oder verformt, kehrt der Kolben möglicherweise nicht vollständig oder nicht rechtzeitig in seine Ausgangsposition zurück. Dies kann zu einem unvollständigen Einkuppeln oder „Hängenbleiben“ der Kupplung führen, was wiederum Schlupf oder Schaltfehler verursachen kann.

Störungen im Hydraulikkreislauf oder in der Mechatronik: Die Funktion des D-Kupplungskolbens ist vollständig vom korrekten Hydraulikdruck abhängig, der über das Ventilgehäuse (Mechatronik) zugeführt wird. Probleme mit den Mechatronikventilen, Magnetventilen, Drucksensoren oder interne Leckagen im Hydraulikkreislauf beeinträchtigen den dem D-Kupplungskolben zugeführten Druck und führen zu dessen Fehlfunktion, selbst wenn der Kolben selbst intakt ist.

Symptome eines defekten D-Kupplungskolbens

Kolbendefekte der D-Kupplung sind durch eine Reihe charakteristischer Symptome gekennzeichnet, deren Schweregrad variieren kann:

Verzögerungen oder Rucke beim Schalten: Das häufigste Symptom. Kann der Kolben der D-Kupplung das Kupplungspaket aufgrund von Druckverlust nicht schnell und vollständig komprimieren, kommt es zu verzögerten Gangwechseln, begleitet von spürbaren Rucken oder Schlägen. Dies macht sich besonders beim Schalten in Gänge bemerkbar, die von der D-Kupplung gesteuert werden (z. B. beim Einlegen des Rückwärtsgangs oder bestimmter niedrigerer Gänge).

Kupplungsschlupf: Reicht der Kolbendruck nicht aus, werden die Kupplungsscheiben möglicherweise nicht vollständig zusammengedrückt, was zu Schlupf führt. Dies äußert sich durch einen Anstieg der Motordrehzahl, die Beschleunigung des Fahrzeugs hält jedoch nicht im gleichen Maße an. Es kann ein Gefühl des Durchrutschens im Getriebe auftreten.

Verlust des Rückwärtsgangs oder bestimmter Gänge: In schweren Fällen, in denen der Druckverlust kritisch ist oder der Kolben stark beschädigt ist, kann das Getriebe die Fähigkeit verlieren, den Rückwärtsgang oder bestimmte Vorwärtsgänge einzulegen, die von der D-Kupplung gesteuert werden.

Fehlercodes (DTCs) im Getriebesteuergerät (ECU): Das elektronische Steuergerät (ECU) des Getriebes überwacht permanent die Funktion aller Komponenten. Funktioniert die D-Kupplung nicht ordnungsgemäß (z. B. bei einer Drehzahldifferenz zwischen Ein- und Ausgangswelle aufgrund von Schlupf), speichert das Steuergerät einen entsprechenden Fehlercode, der mit einem Diagnosegerät ausgelesen werden kann.

Geräusche oder Vibrationen: In einigen Fällen, insbesondere bei starkem Schlupf oder mechanischen Schäden, können ungewöhnliche Geräusche (Schleifen, Brummen) oder Vibrationen vom Getriebe ausgehen.

Fehlerbehebung

Die Diagnose von Problemen mit dem D-Kupplungskolben umfasst typischerweise Folgendes:

Computerdiagnose: Der erste Schritt ist das Auslesen der Fehlercodes aus dem Getriebesteuergerät.

Probefahrt: Bewertung des Getriebeverhaltens in verschiedenen Fahrmodi, Identifizierung von Rucken, Verzögerungen und Schlupf.

Überprüfung des ATF-Füllstands und -Zustands: Beurteilung der Farbe, des Geruchs und des Vorhandenseins von Fremdkörpern im Getriebeöl.

Druckmessung im Hydraulikkreislauf: Mit speziellen Geräten kann der Druck an verschiedenen Stellen im Hydrauliksystem gemessen und Leckagen identifiziert werden.

Getriebezerlegung: Letztendlich ist eine teilweise oder vollständige Zerlegung des Getriebes erforderlich, um einen Kolben- und Dichtungsausfall zu bestätigen und den Zustand der Reibscheiben zu beurteilen.

Reparatur und Austausch

Die Reparatur eines defekten D-Kupplungskolbens erfordert in der Regel dessen Austausch zusammen mit dem O-Ring und dem Dichtungssatz. Da der Zugang zum D-Kupplungskolben eine teilweise oder vollständige Demontage des Getriebes voraussetzt, ist dies ein aufwendiges und kostspieliges Verfahren. Beim Austausch des Kolbens empfiehlt es sich, die Reibscheiben der D-Kupplung sorgfältig zu prüfen und gegebenenfalls zu ersetzen. Ein vollständiger Getriebeöl- und Filterwechsel ist ebenfalls erforderlich.
