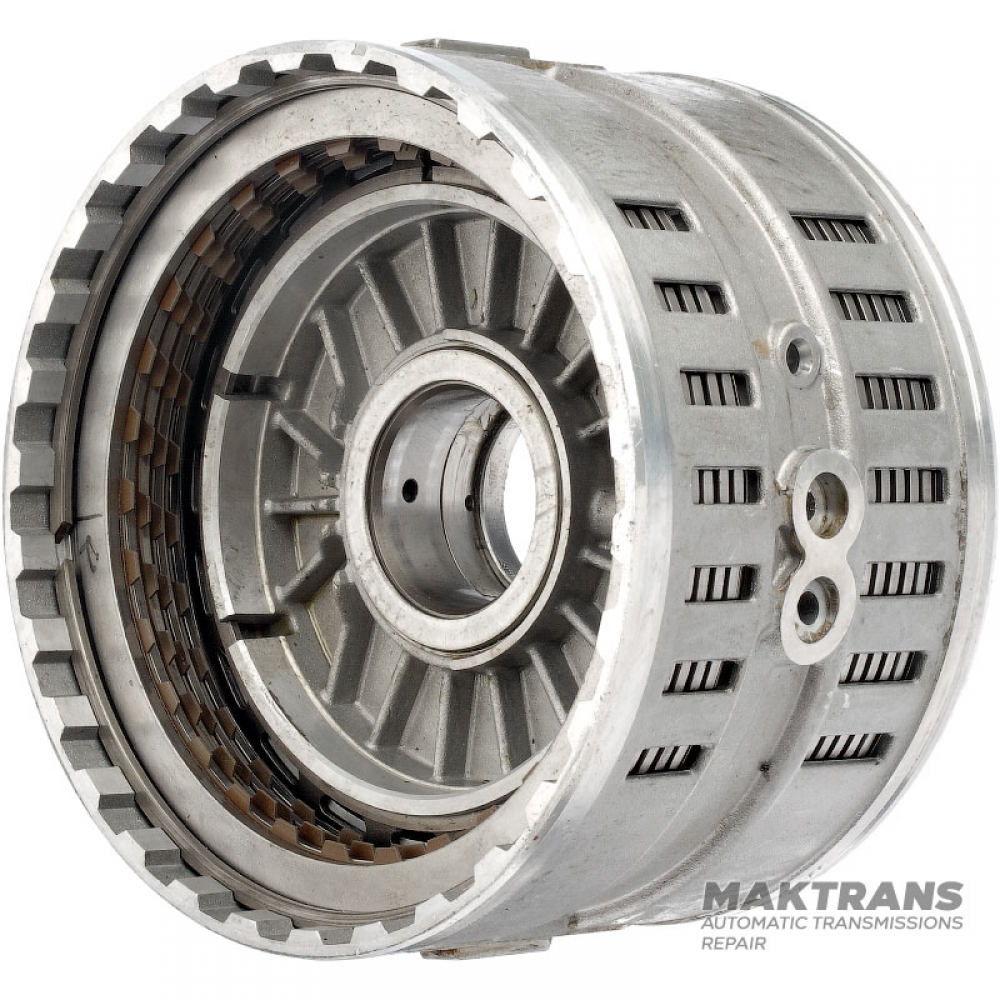

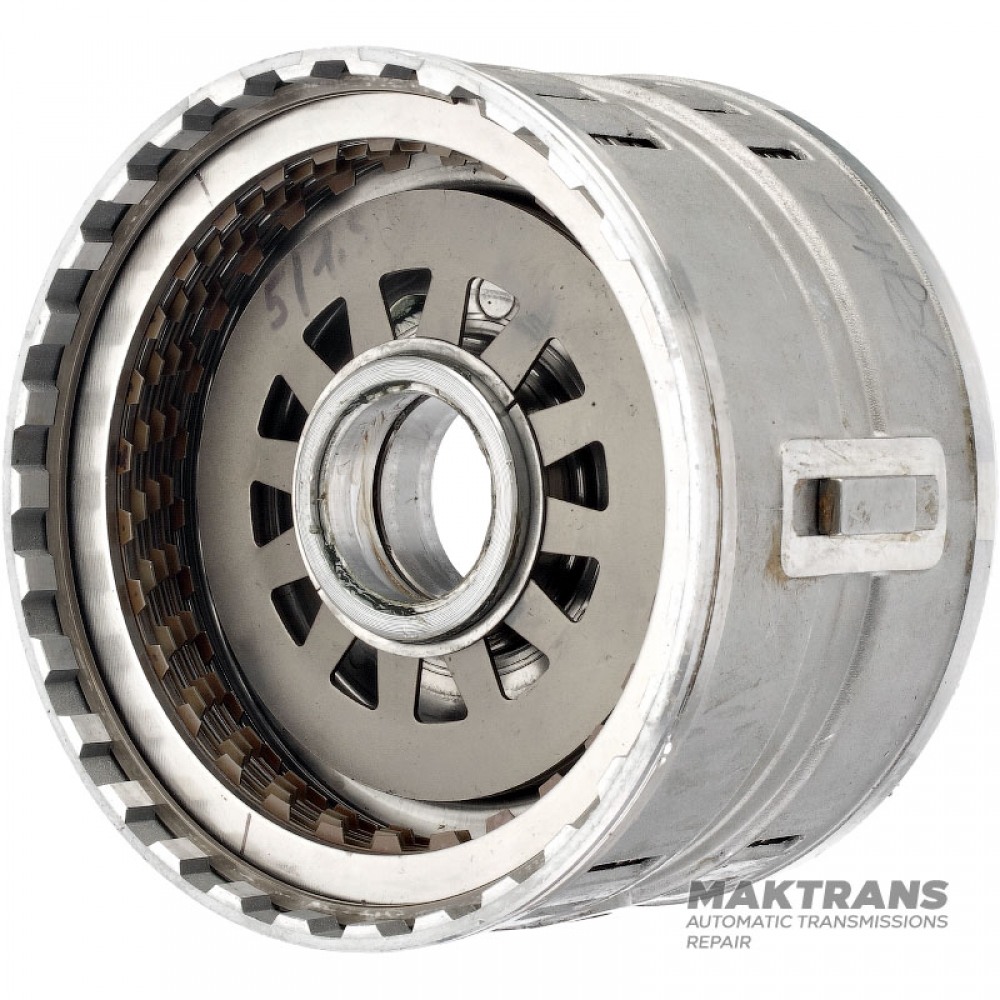

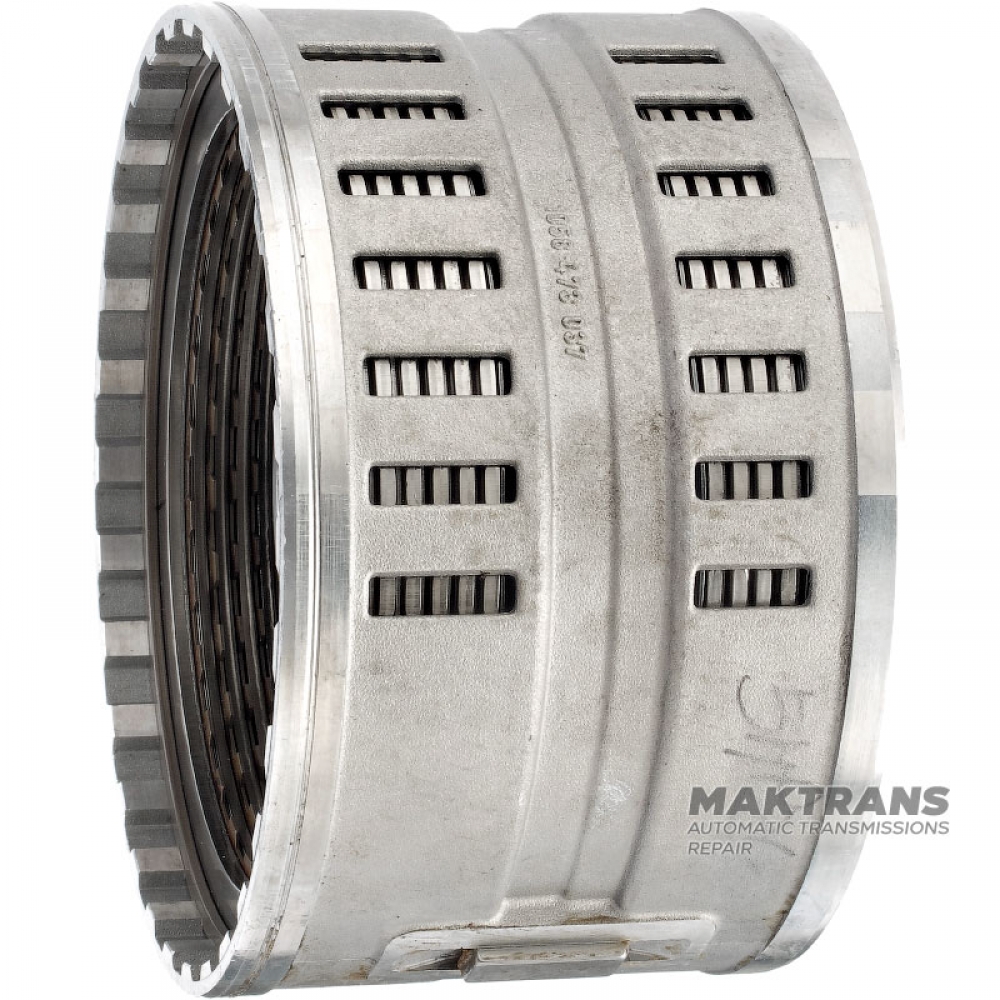

Trommel D/E-Kupplung ZF 5HP24 1058473037 – D-Kupplung 4 Reibscheiben / E-Kupplung 5 Reibscheiben

• Die Gesamthöhe der Trommel beträgt 116 mm;
• Der Außendurchmesser der Trommel beträgt 194 mm;

• Höhe vom Kolben bis zum Sicherungsring - 29 mm;
• Die Gesamtstärke des Sets beträgt 27 mm;

Druckscheibe:

• Dicke - 3,85 mm;
• Innendurchmesser - 154,85 mm;
• Anzahl der Zähne - 30 Stk.;
• Anzahl der enthaltenen Scheiben - 1 Stück;

Reibscheibe:

• Dicke - 1,60 mm;
• Außendurchmesser - 178,50 mm;
• Anzahl der Zähne - 30 Stk.;
• Anzahl der enthaltenen Scheiben - 5 Stk.;

Stahlscheibe:

• Dicke - 3 mm;
• Innendurchmesser - 154,85 mm;
• Anzahl der Zähne - 30 Stk.;
• Anzahl der enthaltenen Scheiben - 5 Stk.;

Federscheibe:

• Dicke - 0,80 mm;
• Innendurchmesser - 154,85 mm;
• Anzahl der Zähne - 30 Stk.;
• Anzahl der enthaltenen Scheiben - 1 Stück;

• Höhe vom Kolben bis zum Sicherungsring - 24 mm;
• Die Gesamtdicke des Sets beträgt 22,45 mm;

Druckscheibe:

• Dicke - 3,95 mm;
• Innendurchmesser - 154,95 mm;
• Anzahl der Zähne - 30 Stk.;
• Anzahl der enthaltenen Scheiben - 1 Stück;

Reibscheibe:

• Dicke - 1,55 mm;
• Außendurchmesser - 178,55 mm;
• Anzahl der Zähne - 30 Stk.;
• Anzahl der enthaltenen Scheiben - 4 Stk.;

Stahlscheibe:

• Dicke - 3 mm;
• Innendurchmesser - 154,95 mm;
• Anzahl der Zähne - 30 Stk.;
• Anzahl der enthaltenen Scheiben - 4 Stk.;

Federscheibe:

• Dicke - 0,75 mm;
• Innendurchmesser - 154,95 mm;
• Anzahl der Zähne - 30 Stk.;
• Anzahl der enthaltenen Scheiben - 1 Stück;
