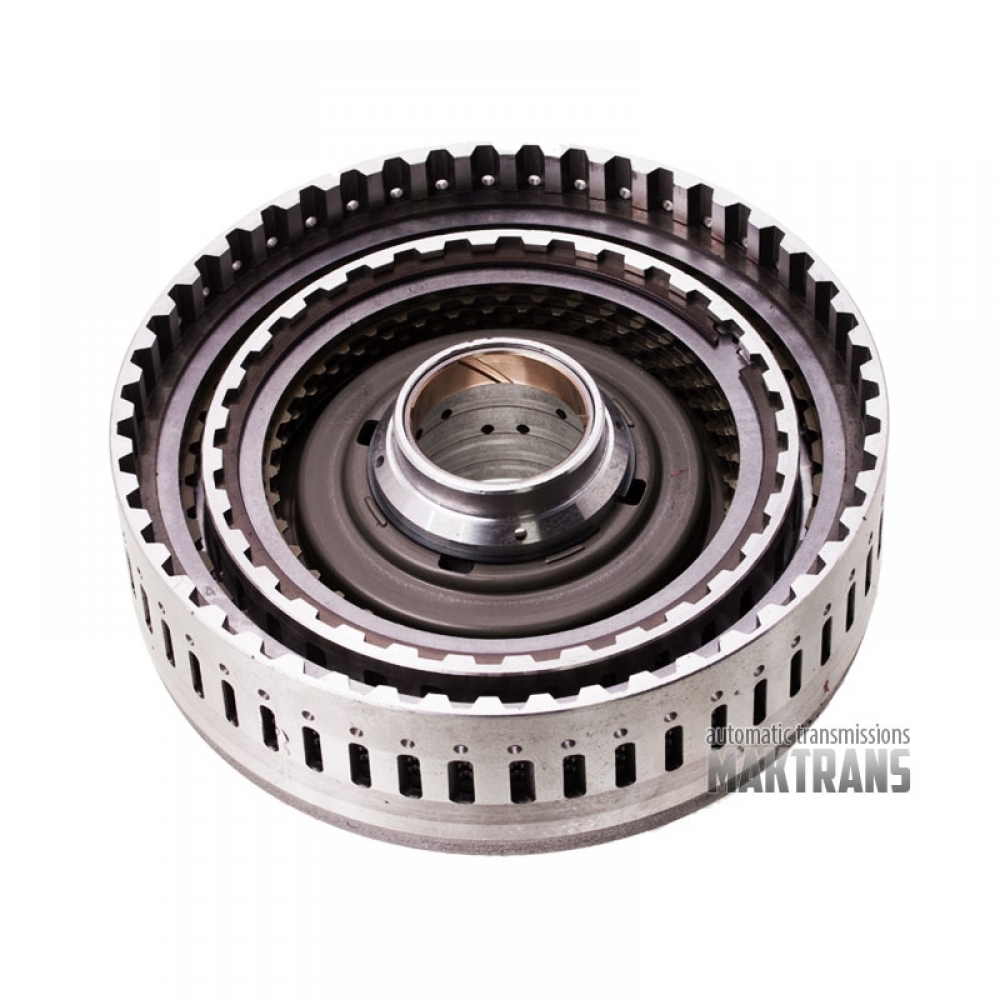

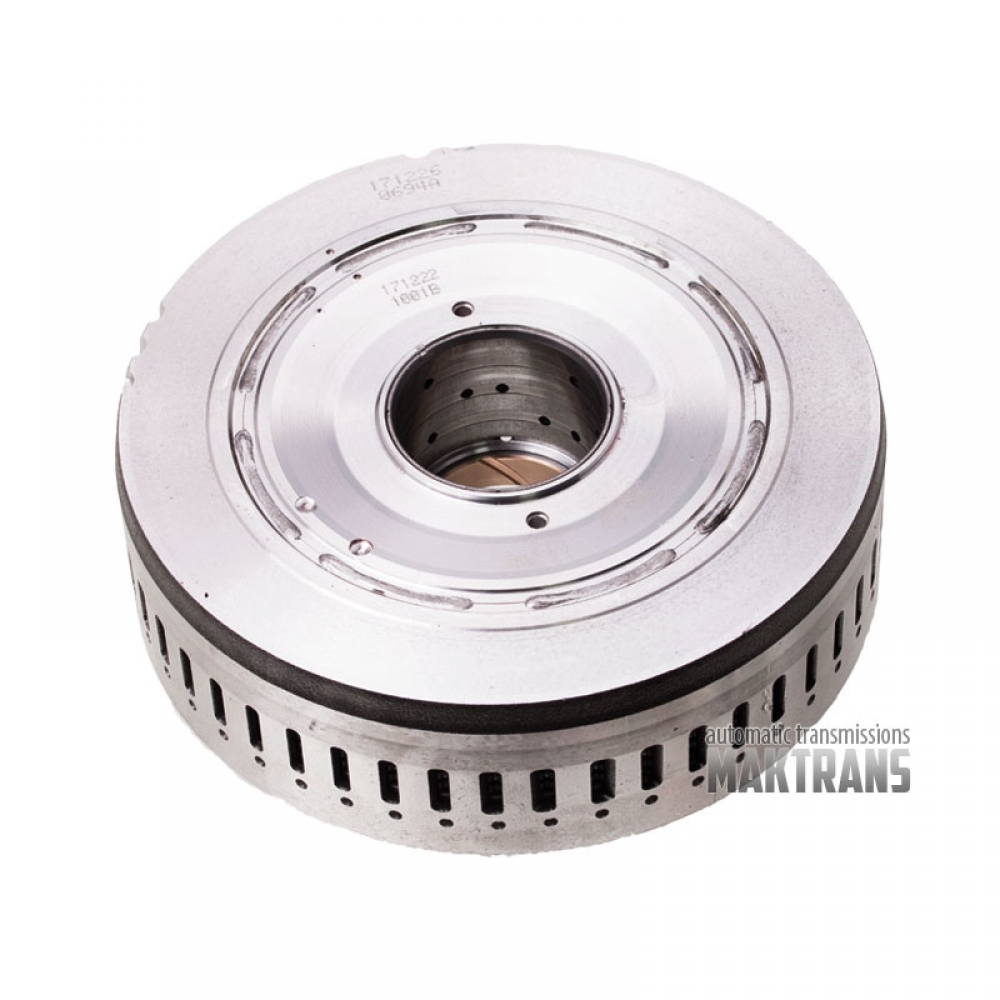

Trommel C3 / C4 Kupplung (aus neuen Getrieben ausgebaut) VAG 09S AQ300, AISIN WARNER AWF8G30, TOYOTA UB80E, UB80F — (C3 Kupplung (Außenpaket) 3 Reibscheiben / C4 Kupplung 4 Reibscheiben)

Trommel K3 K4 Kupplung VAG 09S AQ300 | [K3 - 3 Reibscheiben / K4 - 4 Reibscheiben]
Austauschbar mit einer ähnlichen Getriebetrommel TOYOTA UB80

• Gesamttrommelhöhe - 54 mm;
• Außendurchmesser der Trommel -179,55 mm;
• Innendurchmesser [von der Nabenseite] – 48 mm.
• Der Innendurchmesser der Hülse beträgt 40,05 mm.

K3 Kupplungsstahl- und Reibscheibensatz:

• Gesamtdicke des Pakets – 15,18 mm;
• Höhe [entlang der Innenseite der Trommel] vom Kolben bis zum Sitz des Sicherungsrings – 17 mm;

Support-Diskette:

• Dicke - 4,30 mm;
• Zähnezahl - 48 Stk.
• Innendurchmesser -149,65 mm.
• Menge im Set - 1 Stück.

Reibscheibe:

• Dicke - 1,50 mm;
• Anzahl der Zähne - 45 Stück;
• Außendurchmesser - 166,60 mm;
• Menge im Set – 3 Stück;

Stahlscheibe:

• Dicke - 2 mm;
• Anzahl der Zähne - 48 Stück;
• Innendurchmesser - 149,60 mm;
• Menge im Set - 2 mm;

Druckscheibe:

• Dicke 3 mm.
• Anzahl der Zähne - 48 Stück;
• Innendurchmesser -149,70 mm;
• Menge im Set - 1 Stück;

K4 Kupplungsstahl und Reibscheibensatz:

• ​Gesamtdicke des Pakets: 16,45 mm.
• Höhe (entlang der Innenseite der Trommel) vom Kolben bis zum Sitz des Sicherungsrings – 17 mm;

Support-Diskette:

• Dicke - 3,10 mm;
• Anzahl der Zähne - 32 Stück;
• Innendurchmesser -111 mm;
• Menge im Set - 1 Stück;

Reibscheibe:

• Dicke 1,45 mm.
• Zähnezahl - 40 Stk.
• Außendurchmesser -126,80 mm.
• Menge im Set – 4 Stück.

Stahlscheibe:

• Dicke - 1,80 mm;
• Anzahl der Zähne - 32 Stück;
• Innendurchmesser - 111,15 mm;
• Menge im Set – 4 Stück;
