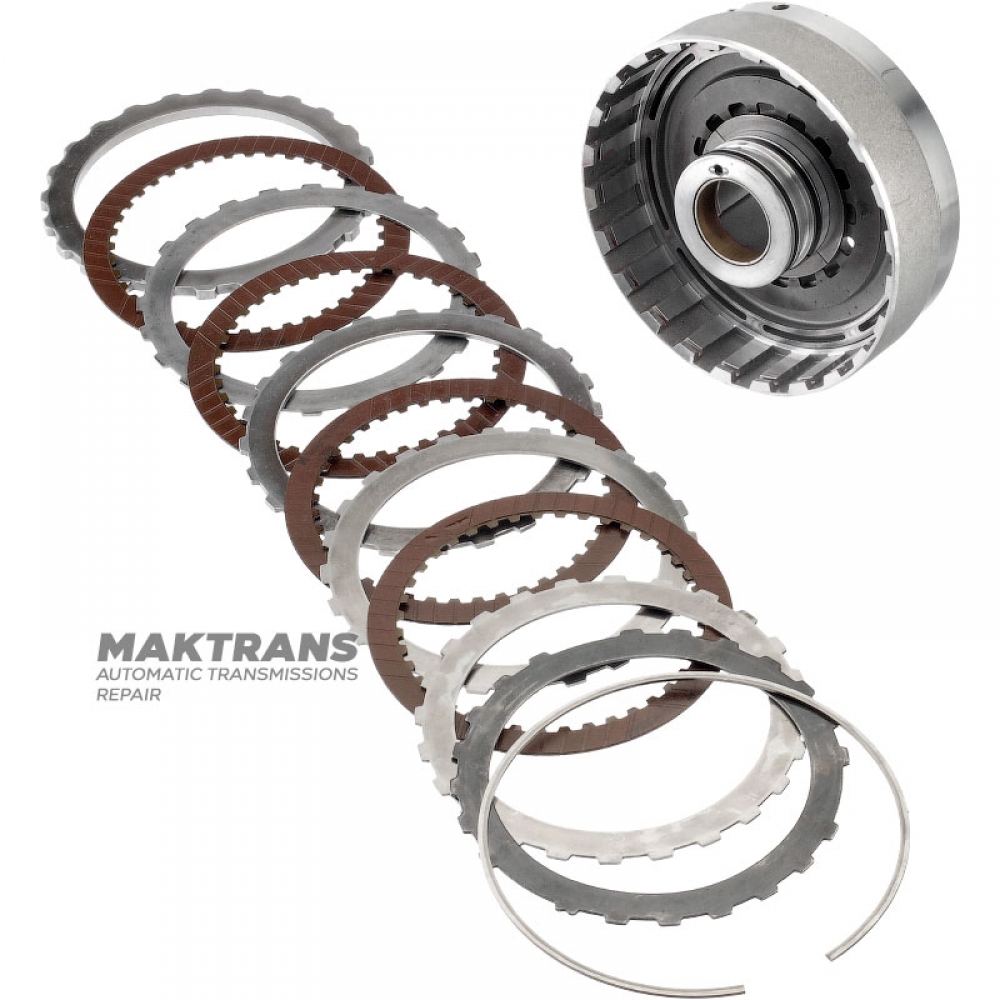

Trommel-OVERDRIVE-Kupplung ZF 4HP22, 4HP24 — 1043430098 (4 Reibscheiben, Gesamtdicke des Satzes 17,50 mm)

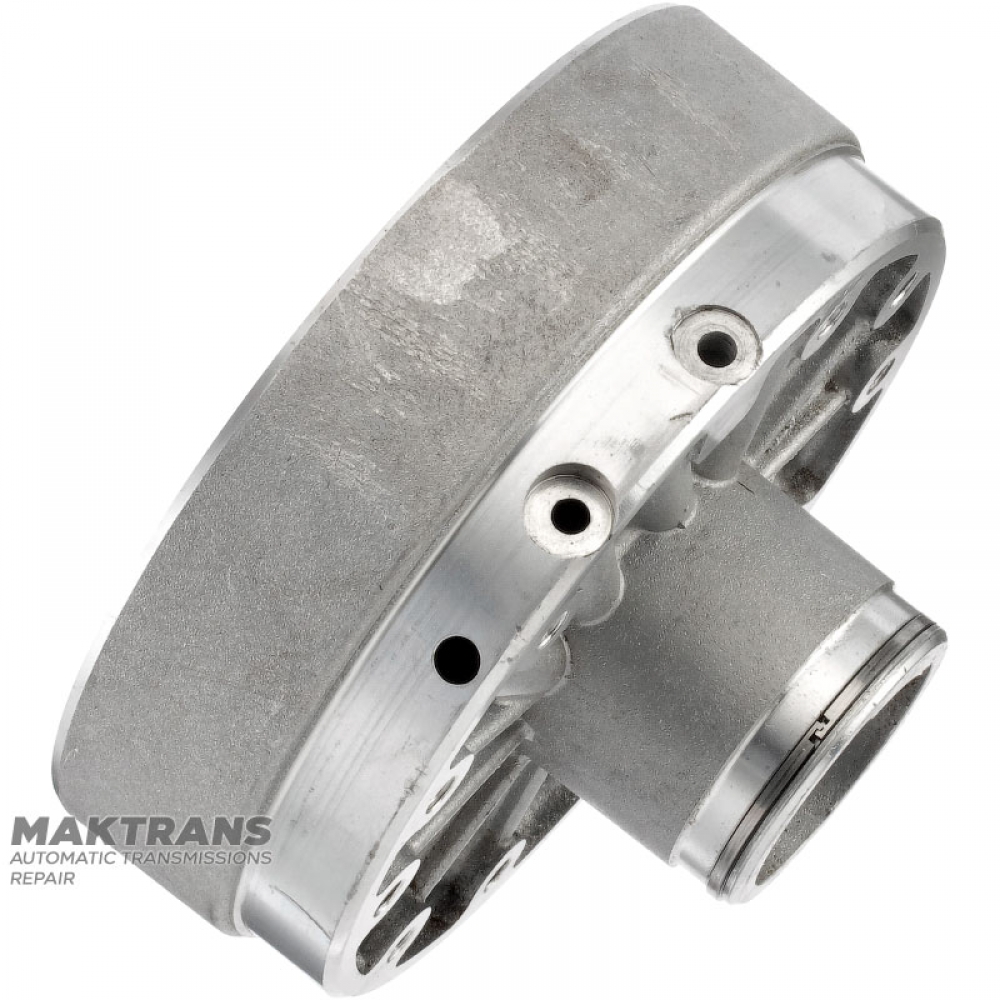

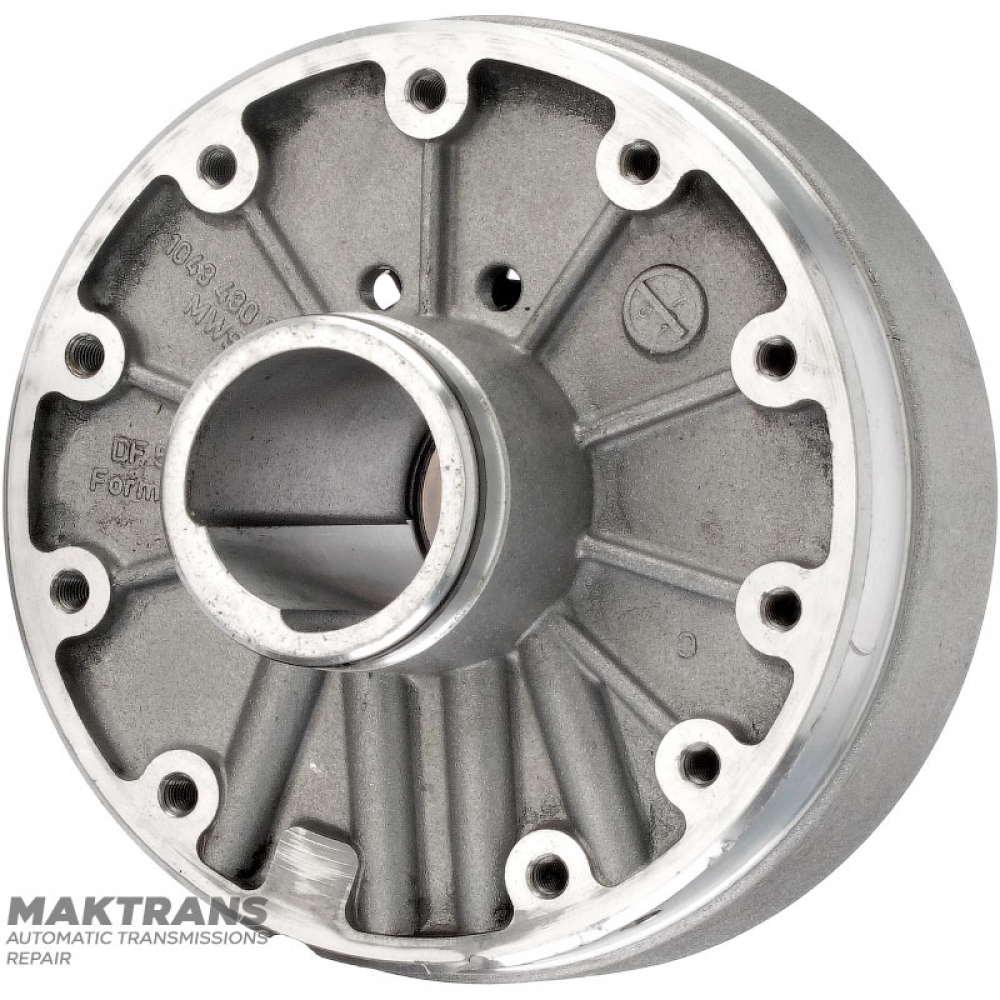

Trommel-Overdrive-Kupplung:

• Gesamthöhe - 83 mm;
• Trommelhöhe - 47,35 mm;
• Innendurchmesser der Hülse - 32,05 mm;
• Außendurchmesser der Nabe (Vorderseite der Trommel) – 51,90 mm;
• Der Außendurchmesser des Halses (entlang des Teflonrings, auf der Rückseite der Trommel) beträgt 47,60 mm;
• Höhe vom Kolben bis zum Sicherungsring - 21 mm;

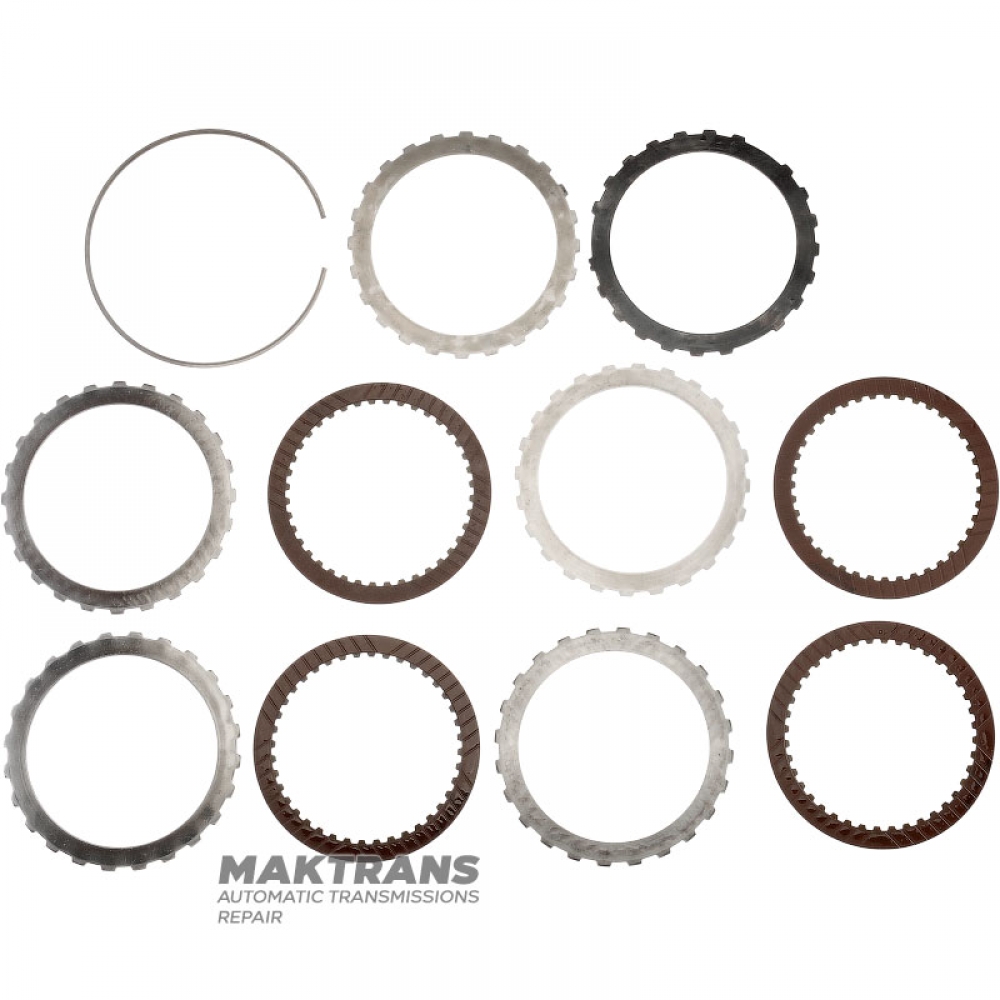

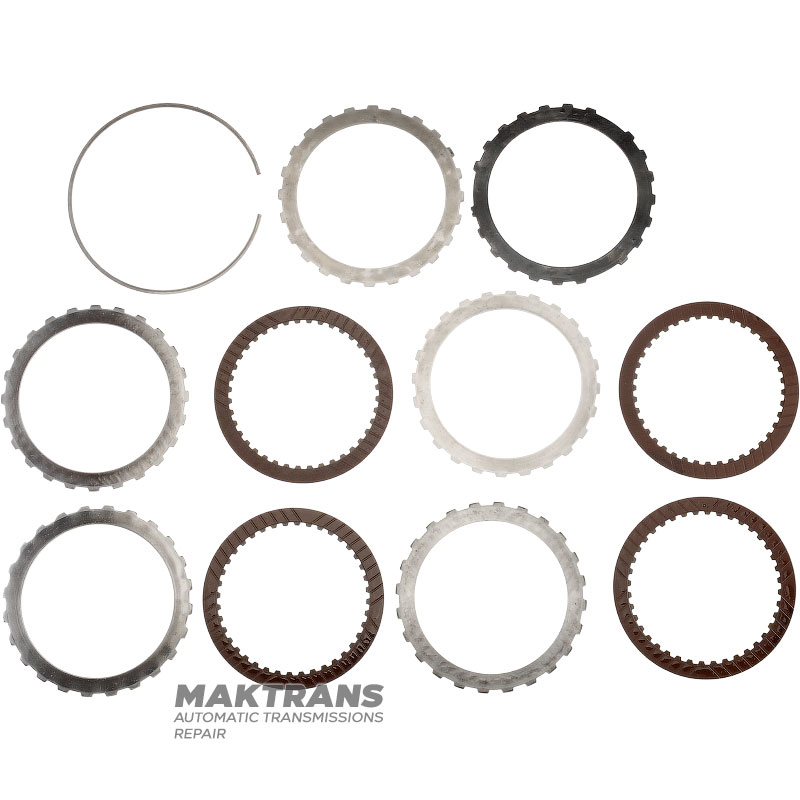

OVERDRIVE-Kupplungsstahl und Reibscheibensatz:

• Gesamtdicke des Sets – 17,50 mm;

Support-Diskette:

• Dicke - 4,50 mm;
• Innendurchmesser - 107,10 mm;
• Anzahl der Zähne - 24 Stück;
• Anzahl der Scheiben im Set – 1 Stk.;

Reibscheibe:

• Dicke - 1,60 mm;
• Außendurchmesser - 127,90 mm;
• Anzahl der Zähne - 40 Stück;
• Anzahl der Scheiben im Set – 4 Stück;

Stahlscheibe:

• Dicke - 1,52 mm;
• Innendurchmesser - 106,70 mm;
• Anzahl der Zähne - 24 Stück;
• Anzahl der Scheiben im Set – 3 Stück;

Stahlscheibe:

• Dicke - 2,15 mm;
• Innendurchmesser - 106,70 mm;
• Anzahl der Zähne - 24 Stück;
• Anzahl der Scheiben im Set – 1 Stk.;

Federscheibe:

• Dicke - 1,40 mm;
• Innendurchmesser - 106,80 mm;
• Anzahl der Zähne - 21 Stk.;
• Anzahl der Scheiben im Set – 1 Stk.;
