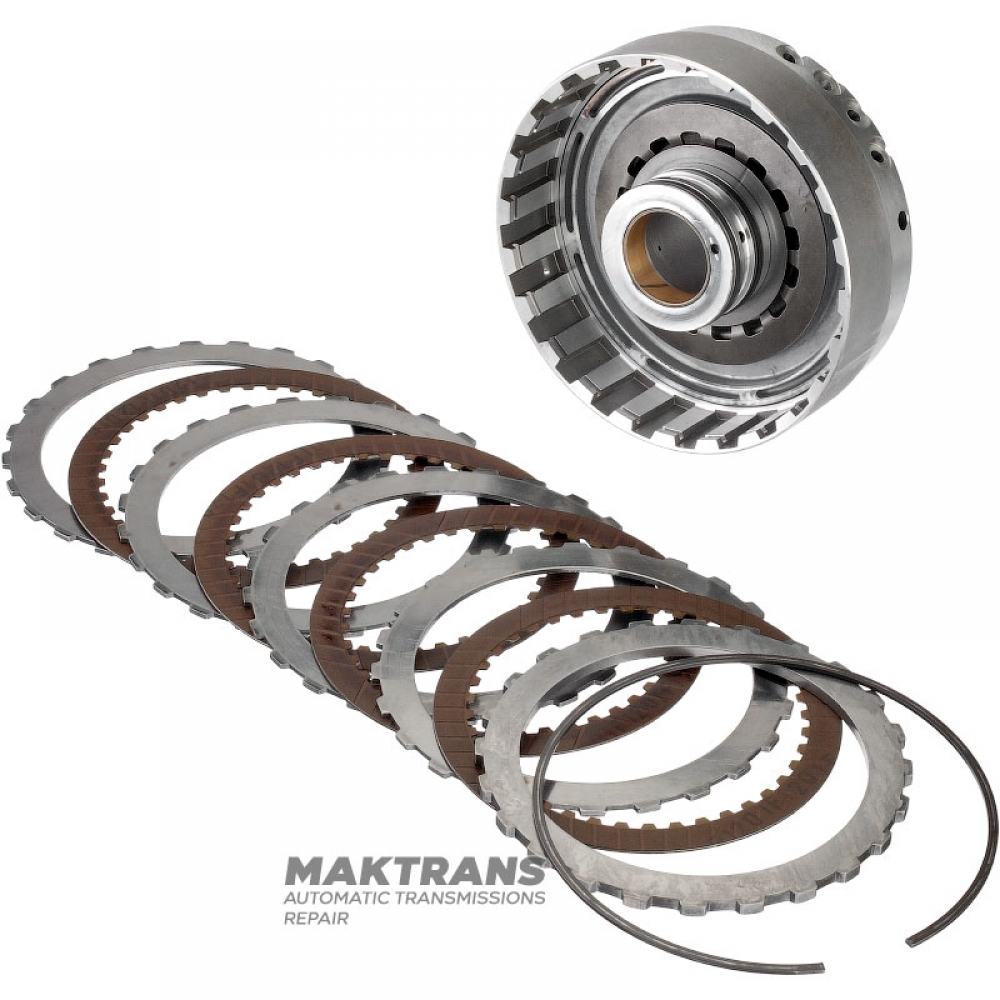

Trommel-OVERDRIVE-Kupplung ZF 4HP22, 4HP24 — 1043430098 (4 Reibscheiben, Nabe 2/3 Teflonringe)

Trommel-Overdrive-Kupplung:

• Gesamthöhe - 83 mm;
• Trommelhöhe - 47,60 mm;

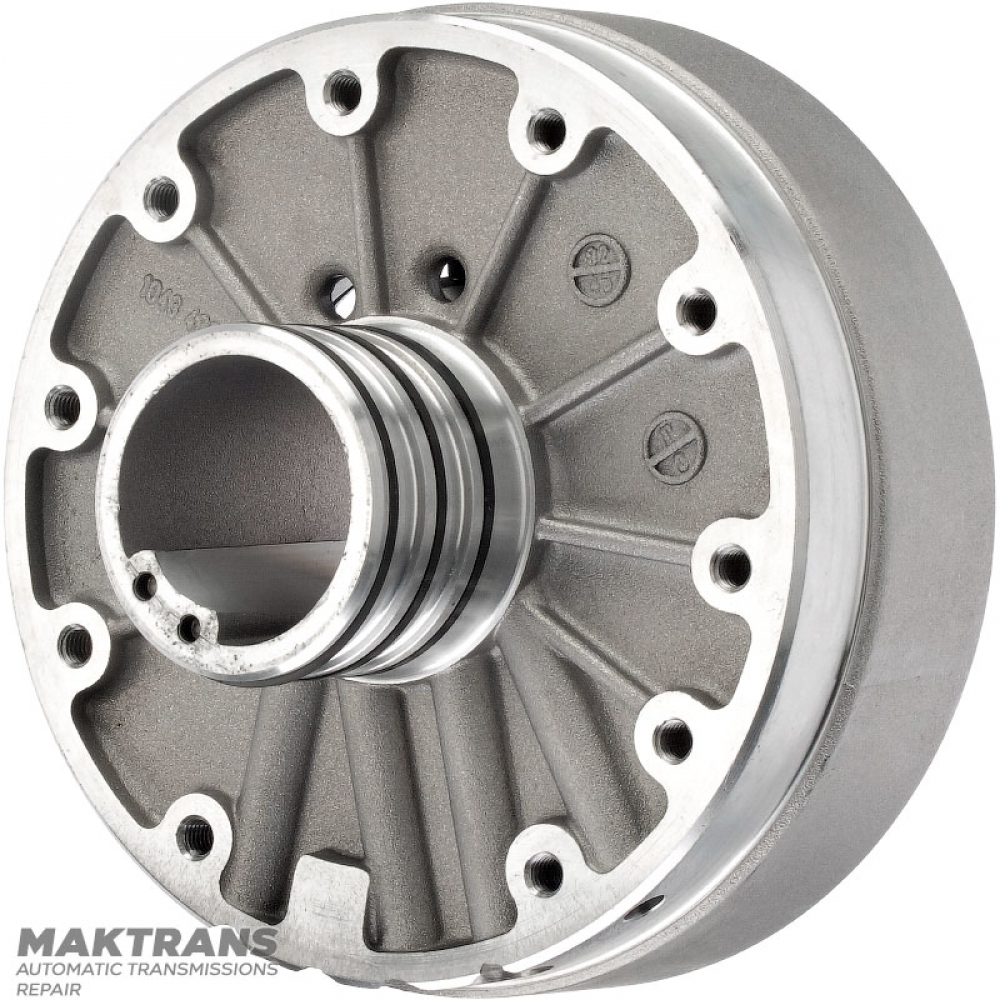

Vorderseite der Trommel:

• Innendurchmesser der Hülse - 32,05 mm;
• Außendurchmesser der Nabe (Vorderseite der Trommel) – 51,90 mm;
• Anzahl der Teflonringe auf der Nabe - 2 Stk.;
• Höhe vom Kolben bis zum Sicherungsring - 21 mm;

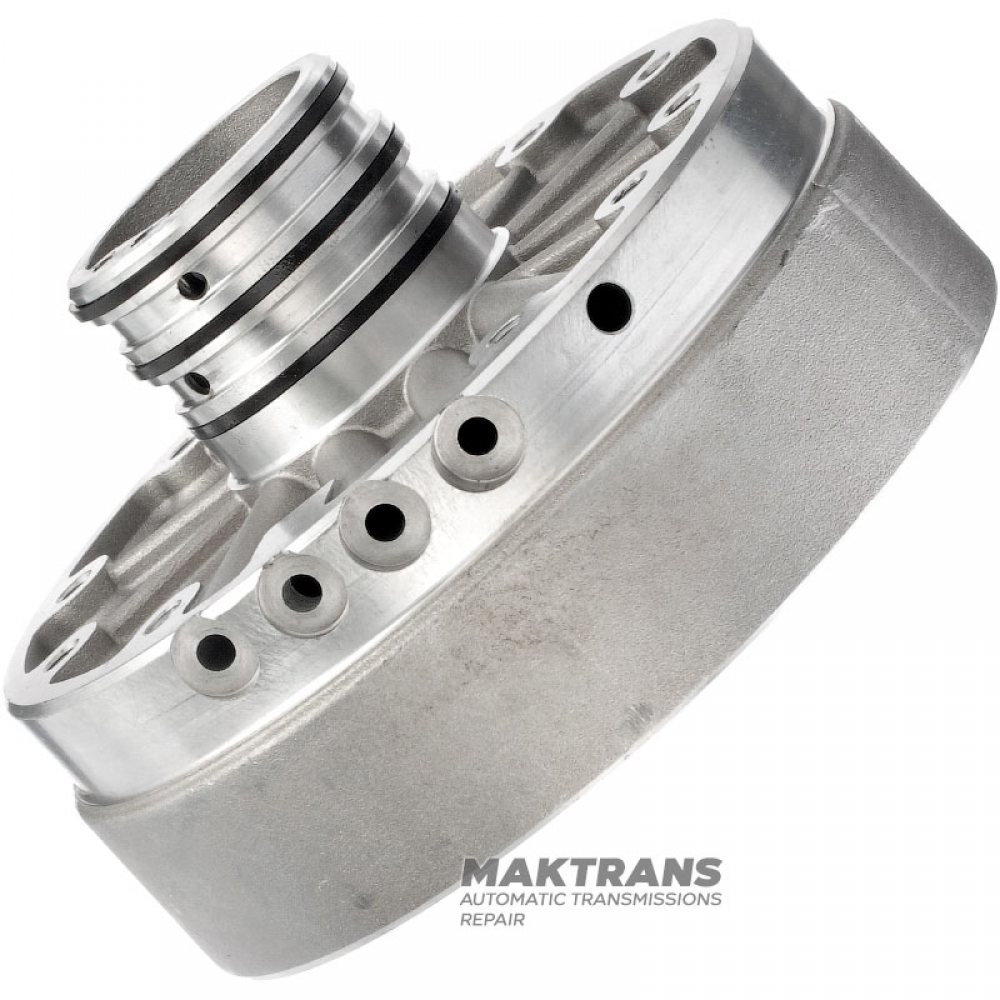

Rückseite der Trommel:

• Nabenhöhe - 35 mm;
• Außendurchmesser - 47,60 mm;
• Anzahl der Teflonringe - 3 Stk.;

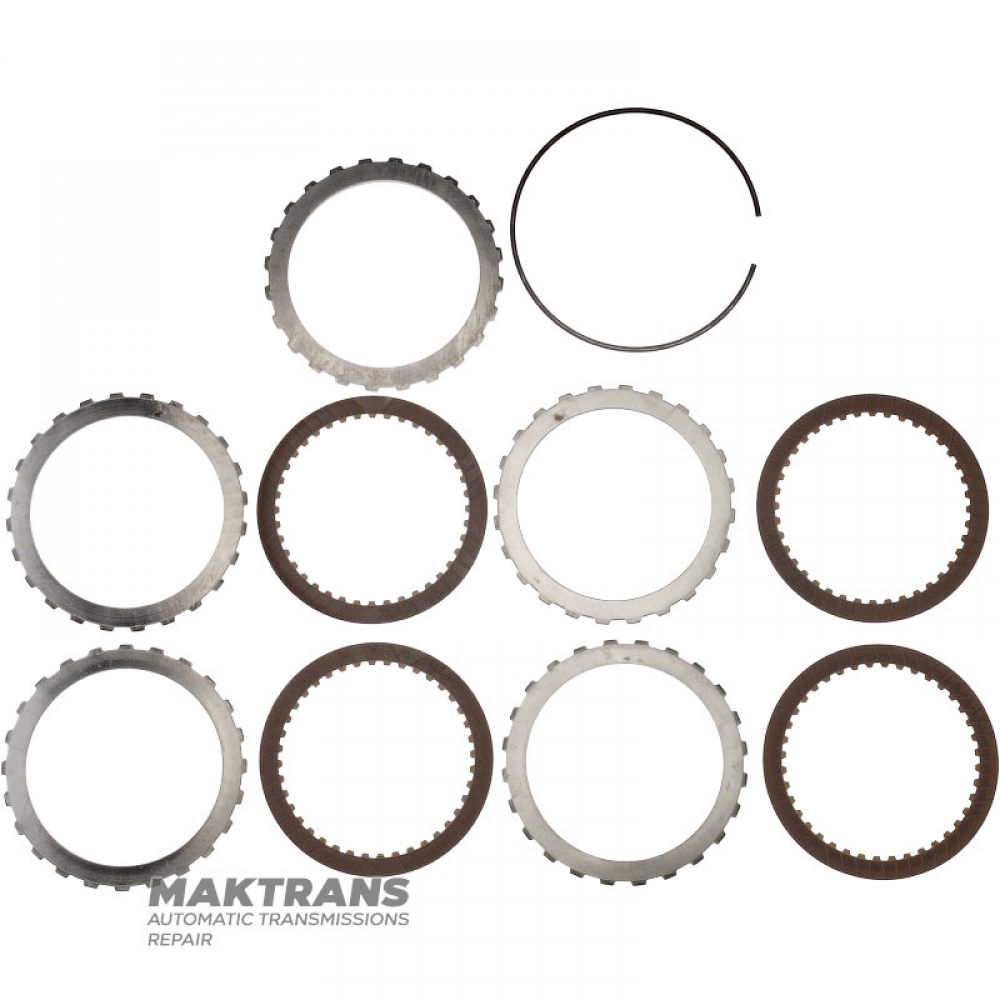

OVERDRIVE-Kupplungsstahl und Reibscheibensatz:

• Die Gesamtdicke des Sets beträgt 19,35 mm;

Support-Diskette:

• Dicke - 4,50 mm;
• Innendurchmesser - 107,10 mm;
• Anzahl der Zähne - 24 Stk.;
• Anzahl der Scheiben im Set – 1 Stk.;

Reibscheibe:

• Dicke - 1,60 mm;
• Außendurchmesser - 127,90 mm;
• Anzahl der Zähne - 40 Stück;
• Anzahl der Scheiben im Set – 4 Stk.;

Stahlscheibe:

• Dicke - 2,15 mm;
• Innendurchmesser - 106,90 mm;
• Anzahl der Zähne - 24 Stück;
• Anzahl der Scheiben im Set – 4 Stk.;
