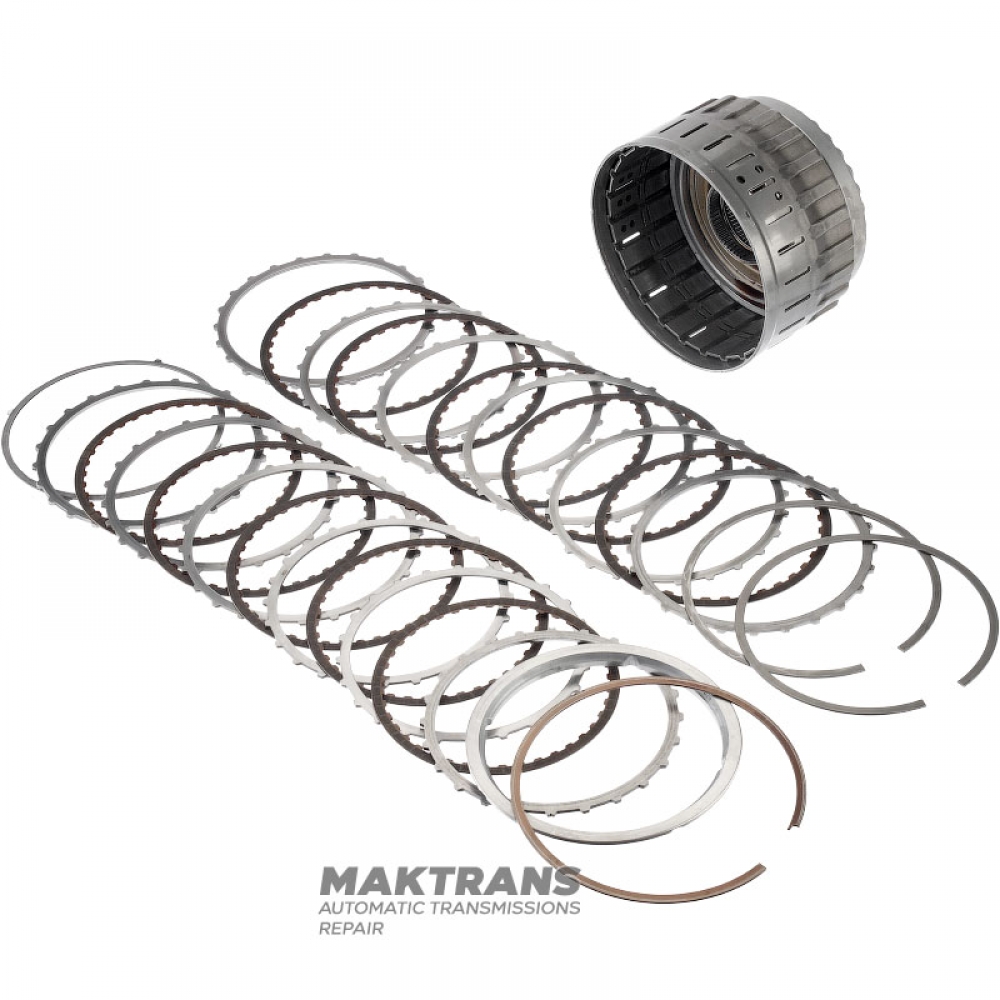

Trommelkupplung C2 / C3 Kupplung TOYOTA / LEXUS A750E, A750F, A760E, A760F — C2 Kupplung (5 Reibscheiben, Gesamtdicke des Satzes 23,45 mm) / C3 Kupplung (5 Reibscheiben, Gesamtdicke des Satzes 22,05 mm)

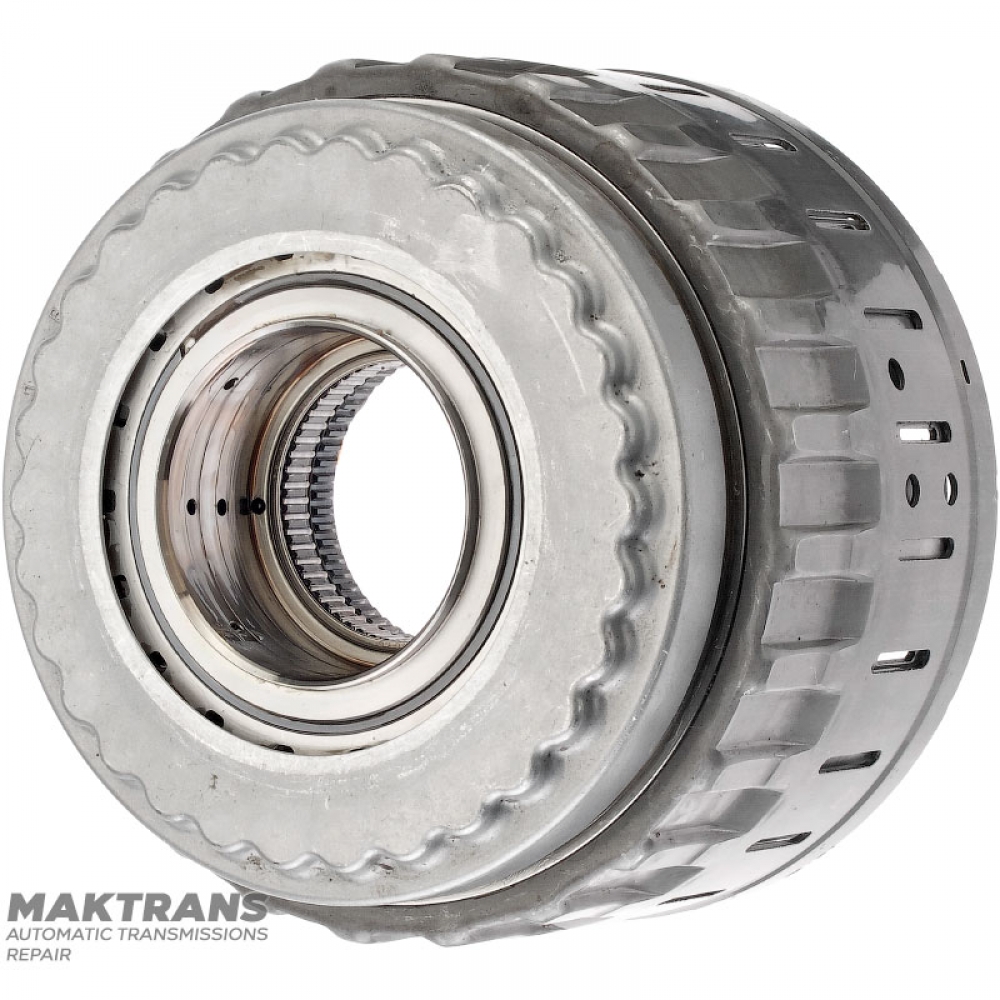

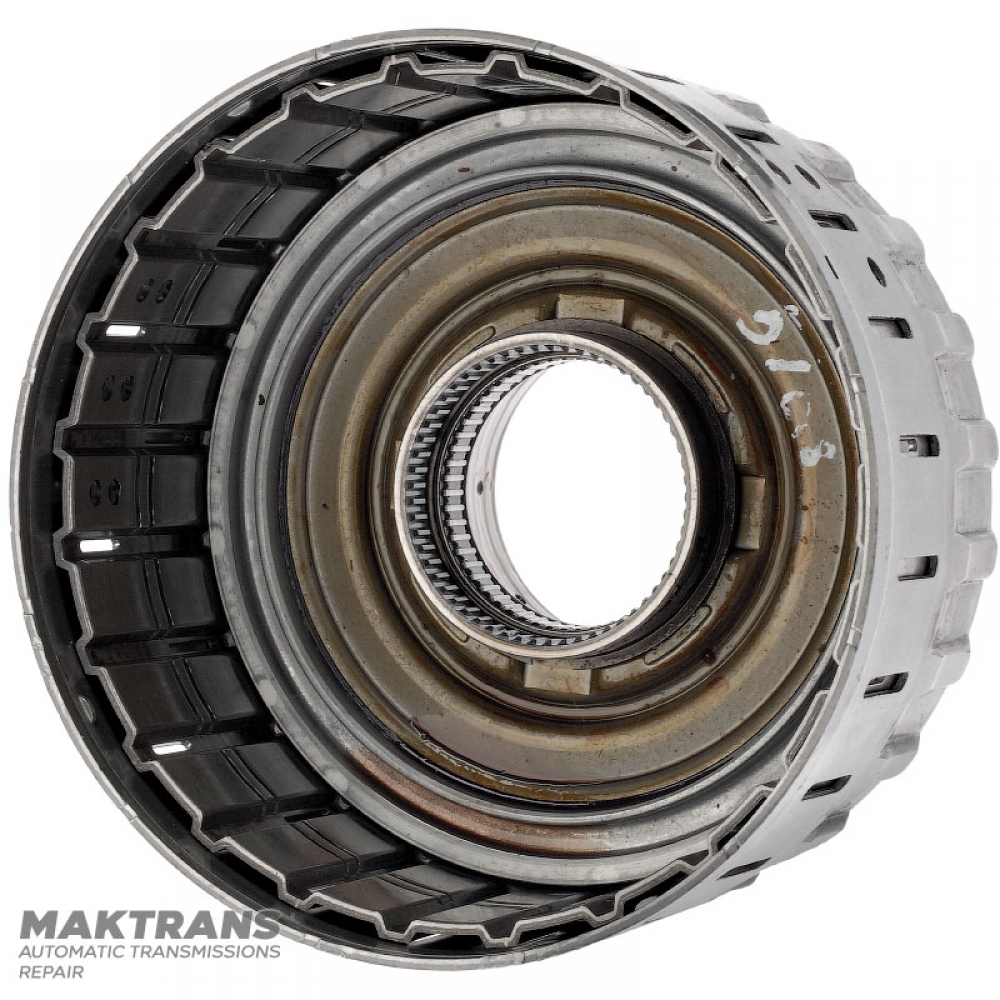

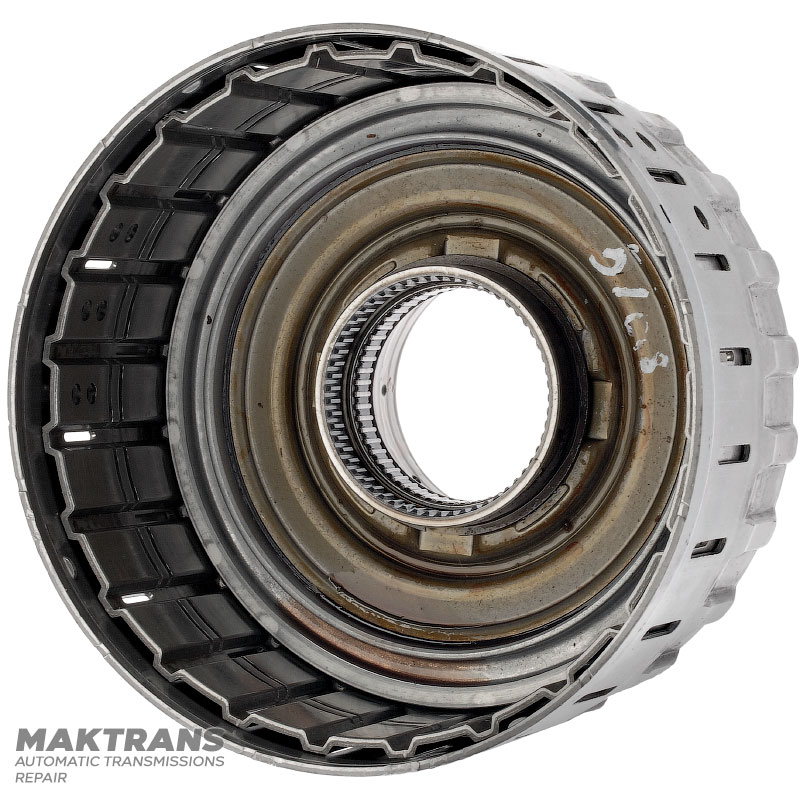

Trommel:

• Gesamthöhe - 123 mm;
• Außendurchmesser der Trommel - 180,25 mm;
• Anzahl der Keilwellen auf der Innenseite – 57 Stk.;
• Innendurchmesser unter der Trommelnabe - 67,59 mm;

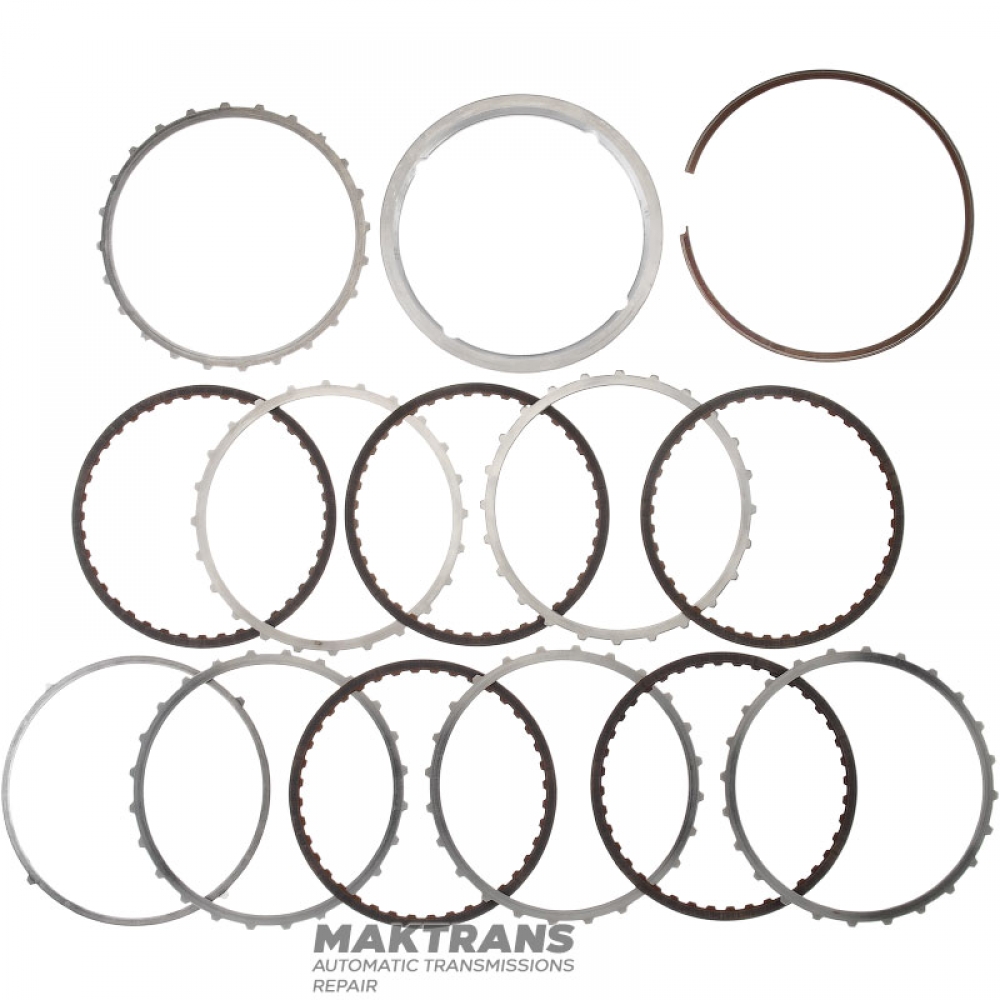

Stahl- und Reibscheibensatz C3 (Rückwärtsgang):

• Gesamtdicke des Satzes (ohne Aluminium und Federscheibe) – 23,95 mm;

Aluminium-Stützscheibe:

• Dicke - 9,60 mm;
• Außendurchmesser - 174,65 mm;
• Innendurchmesser - 149,20 mm;

Support-Diskette:

• Dicke - 3,13 mm;
• Innendurchmesser - 149,15 mm;
• Anzahl der Zähne - 24 Stück;
• Anzahl der Scheiben im Set – 1 Stk.;

Stahlscheibe:

• Dicke - 2,45 mm;
• Innendurchmesser - 149,15 mm;
• Anzahl der Zähne - 24 Stück;
• Anzahl der Scheiben im Set – 4 Stk.;

Reibscheibe:

• Dicke - 1,47 mm;
• Außendurchmesser - 161,85 mm;
• Anzahl der Zähne - 40 Stück;
• Anzahl der Scheiben im Set – 5 Stück;

Druckscheibe:

• Dicke - 3,04 mm;
• Innendurchmesser - 149,15 mm;
• Anzahl der Zähne - 24 Stück;
• Anzahl der Scheiben im Set – 1 Stk.;

Federscheibe:

• Dicke - 1,48 mm;
• Innendurchmesser - 151,35 mm;
• Anzahl der Zähne - 4 Stk.;
• Anzahl der Scheiben im Set – 1 Stk.;

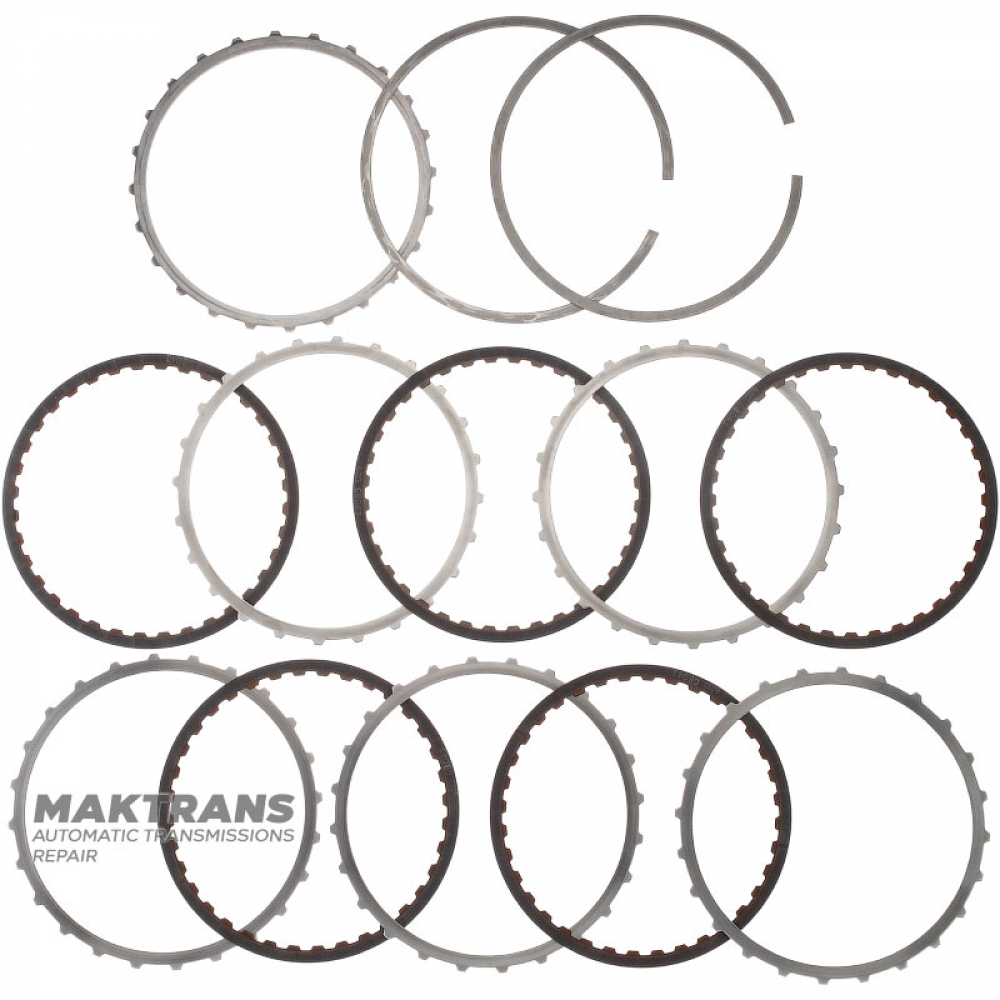

Satz Stahl- und Reibscheiben C2 (Direkt):

• Die Gesamtdicke des Sets beträgt 22,25 mm;

Support-Diskette:

• Dicke - 3,45 mm;
• Innendurchmesser - 149,15 mm;
• Anzahl der Zähne - 24 Stück;
• Anzahl der Scheiben im Set – 1 Stk.;

Stahlscheibe:

• Dicke - 1..80 mm;
• Innendurchmesser - 149,15 mm;
• Anzahl der Zähne - 24 Stück;
• Anzahl der Scheiben im Set – 6 Stück;

Reibscheibe:

• Dicke - 1,50 mm;
• Außendurchmesser - 161,85 mm;
• Anzahl der Zähne - 40 Stück;
• Anzahl der Scheiben im Set – 5 Stück;
