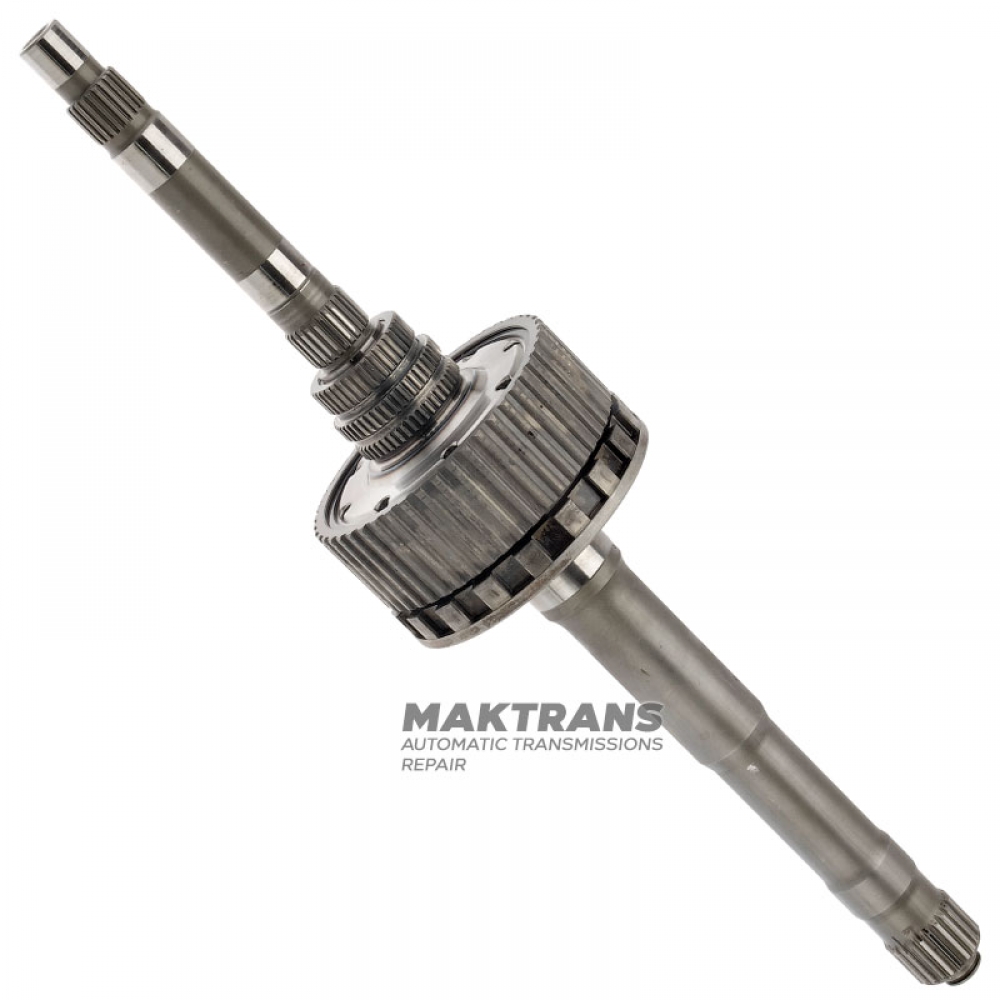

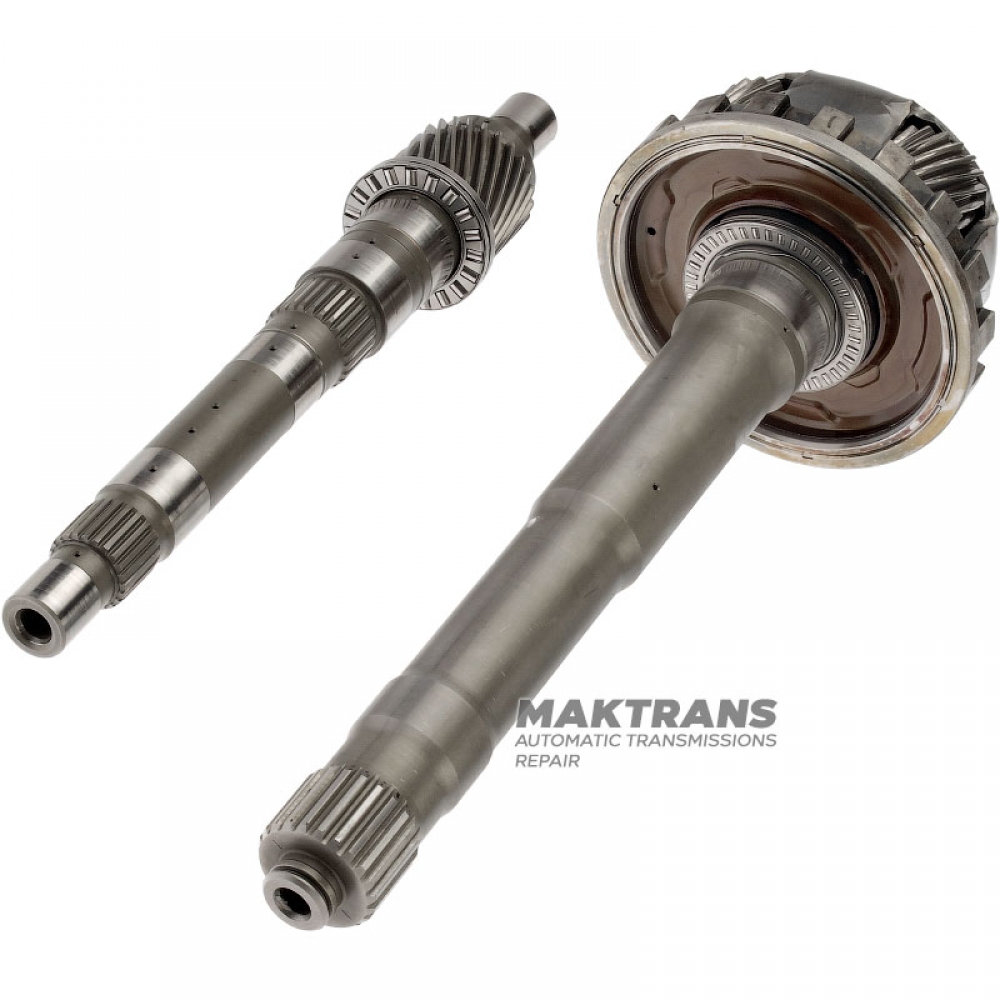

Abtriebswelle TOYOTA / LEXUS A760H (4WD) LEXUS IS250, IS350 — Abtriebswellenlänge 271 mm, 22 Zähne (Außendurchmesser 34,80 mm)

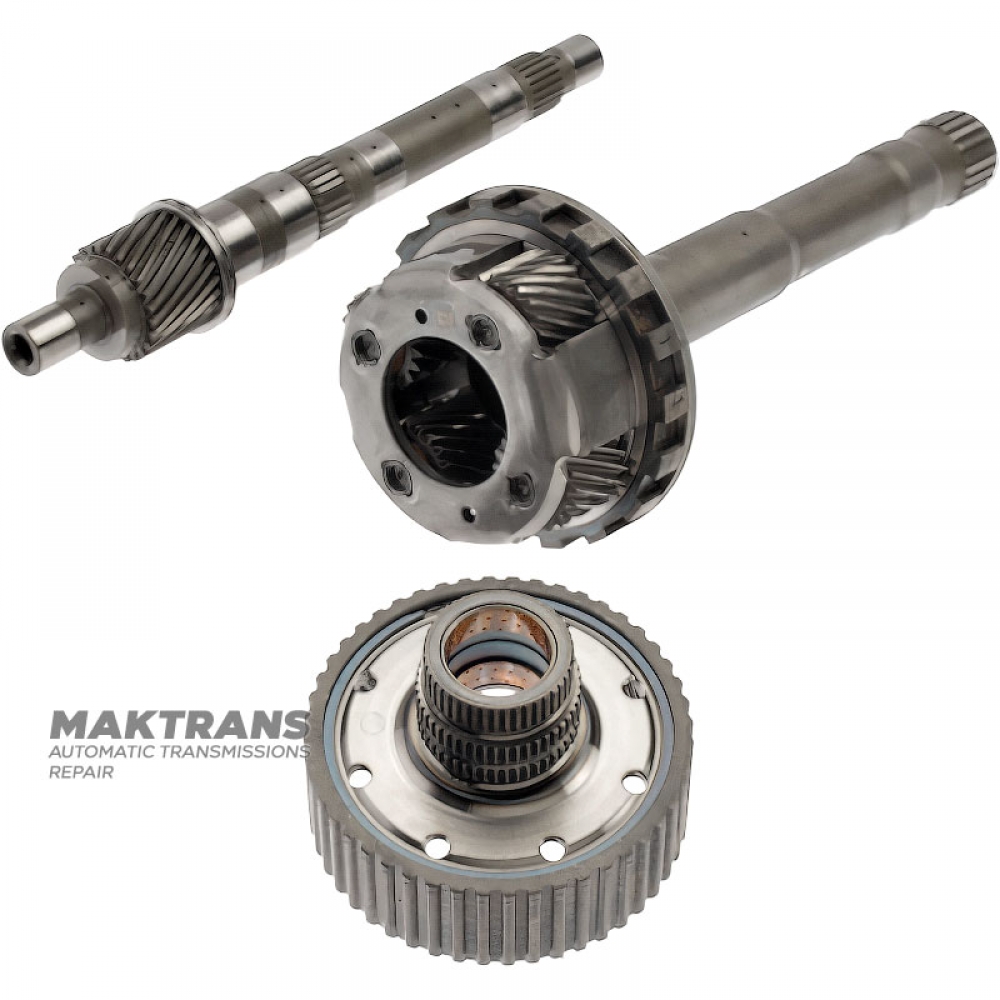

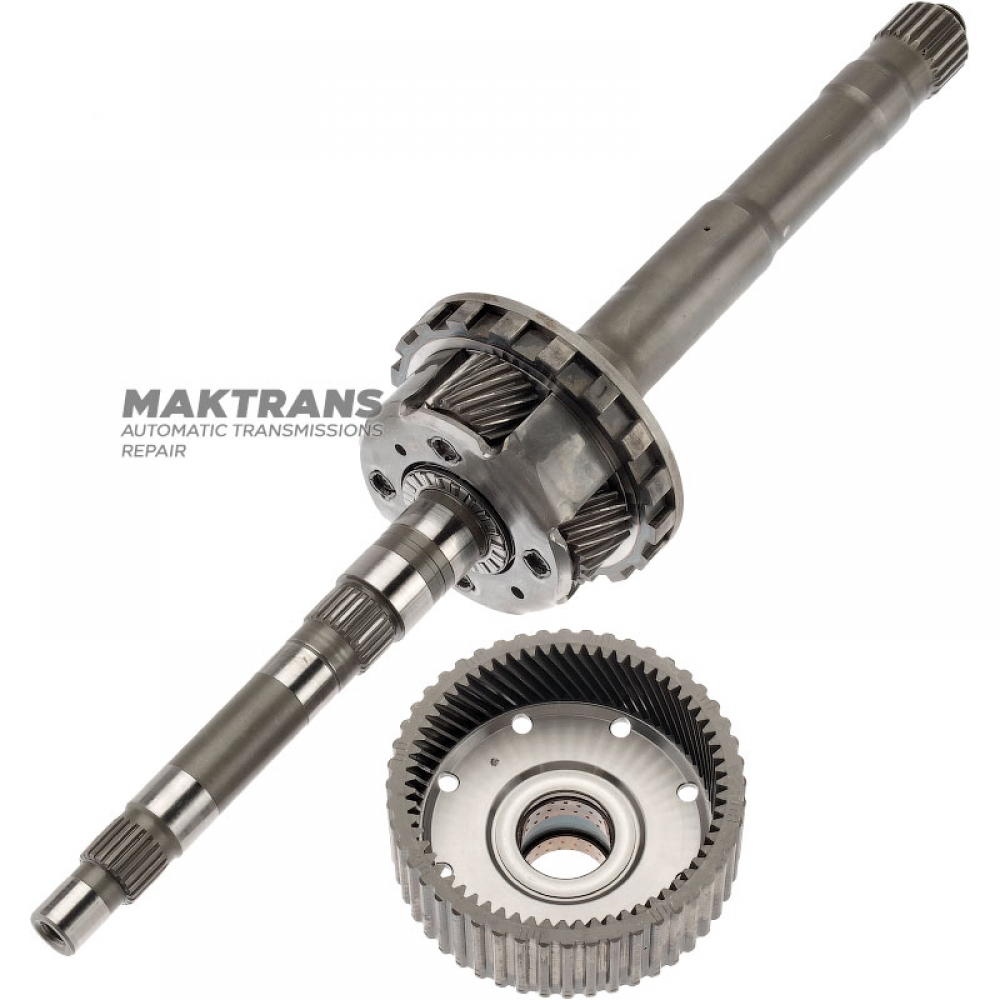

Planetengetriebe mit Abtriebswelle:

• Gesamthöhe - 328 mm;
• Anzahl der Satelliten - 4 Stück;
• Anzahl der Zähne am Satelliten - 19 Stück;
• Satelliten-Außendurchmesser - 35,40 mm;
• Anzahl der Zähne am Parkrad - 18 Stück;
• Außendurchmesser des Parkmechanismus: 123,95 mm;

Abtriebswelle:

• Schaftlänge ab Sockel - 271 mm;
• Der Durchmesser des Arbeitsteils am Schaftfuß beträgt 41,50 mm;
• Anzahl der Keilwellenverzahnungen an der Welle - 22 Stück;
  Der Außendurchmesser des Keilwellenteils beträgt 34,80 mm;
• Länge des Keilwellenteils 27 mm;

Sonnenrad (mit Welle):

• Gesamtschaftlänge - 296 mm;
• Anzahl der Zähne am Sonnenrad - 25 Stück;
• Außendurchmesser des Sonnenrads: 43,80 mm;

Anzahl der Keilwellenverzahnungen:

• 23 Schlitze - Außendurchmesser 24,60 mm;
• 27 Keilwellen – Außendurchmesser 29,20 mm;

Außendurchmesser der beweglichen Teile der Welle:

• 20 mm (Seite des Sonnenrads);
• 32,08 mm — x2;
• 25,95 mm — x2;
• 20 mm;

Ringzahnrad:

• Gesamthöhe - 83,50 mm;
• Höhe des Hohlrades (ohne Keilwellenflansch) - 41,63 mm;
• Außendurchmesser des Hohlrads: 122,50 mm;
• Anzahl der Zähne am Hohlrad - 63 Stück;
• Innendurchmesser der Buchsen - 32,20 mm;

Anzahl der Keilwellen am Hals:

• 43 Schlitze - Außendurchmesser 46,05 mm;
• 48 Keilwellen – Außendurchmesser 51,25 mm;
