Zusätzliches Filterkit DQ400 0DD mit einem Feinfilter bis 10 Mikrometer.

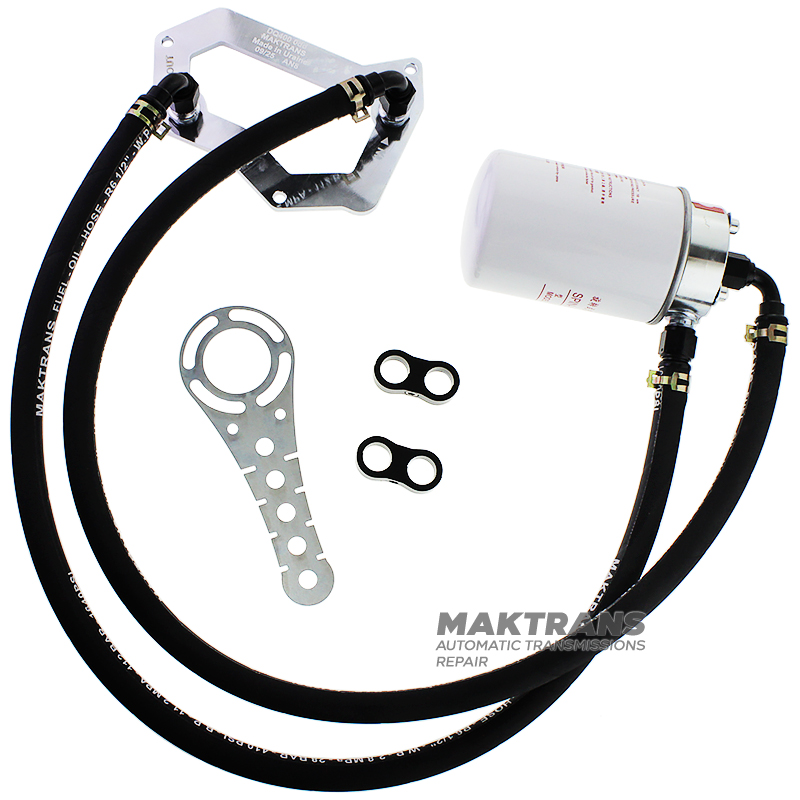

Zusatzfilterkit DQ250 02E / Typ.3 SPX. Wie schließe ich den Zusatzfilter an? Sie entfernen den Wärmetauscher und installieren den Zusatzfilter über einen Adapter.

Der SPX-Hauptfilter filtert Abriebpartikel bis zu einer Größe von 10 Mikrometern , wie z. B. korrosive Materialien, Klebeverbindungen zwischen Reibscheiben und feine Späne von Kupplungen und Überbrückungskupplungen. Nach einer Generalüberholung, einem kompletten Ölwechsel oder bei der Erkennung von Spänen im System wird ein externer Filter installiert. Er verhindert, dass vom neuen Öl weggespülte Abriebpartikel in Ventilkörper und Magnetspulen gelangen.

1. Warum eine temporäre Filterung installieren? Öl von Spänen entfernen

Ein externer Filter wird nach einer Generalüberholung, einem vollständigen Ölwechsel oder der Feststellung von Spänen im System eingebaut. Er verhindert, dass durch das neue Öl ausgewaschene Verschleißprodukte in den Ventilkörper und die Magnetspulen gelangen.

Zusätzliche Filteradapterbeschreibung:

• Adapterdurchmesser:

• 79 mm

• Filteradaptergewinde:

• 1ʼʼ-12UNF

• Adaptergewinde zur Montage:

• AN8

• Adaptermaterial:

• Stahl, verzinkte Beschichtung

• Adapterquerschnitt:

• 9,5 mm

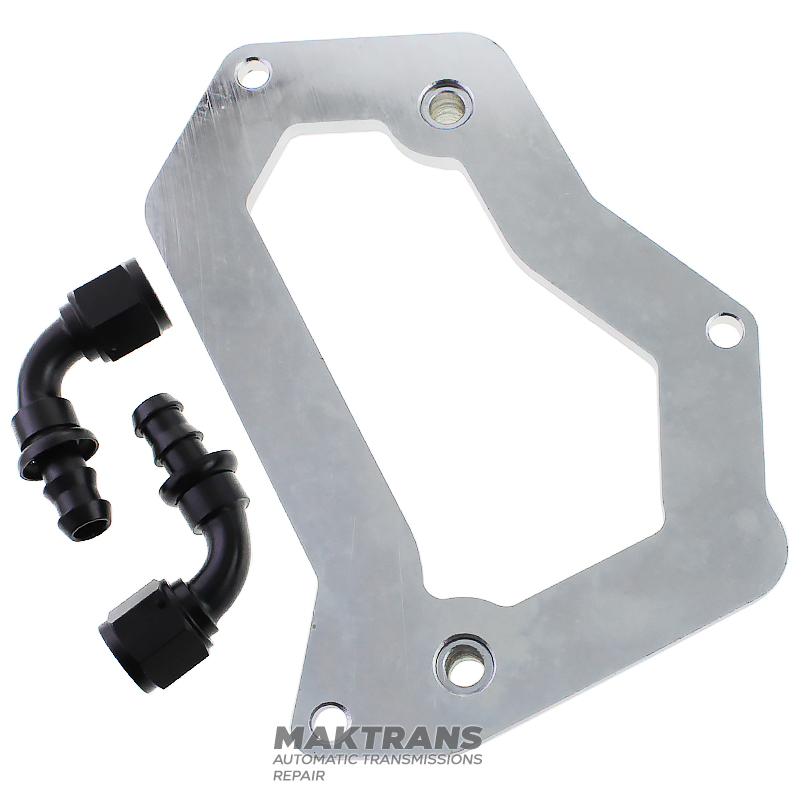

Beschreibung des DQ250-Adapters:

• Für welchen Schlauch ist der AN8 - HOSE13 passend?
• Welche Klemme soll ich nehmen? D 18-20 mm
• Die Schlüsselweite für die Armatur beträgt AN8/22mm
• Der Querschnitt der Armatur beträgt 9,0 mm
• Adaptermaterial: Stahl, verzinkt
• Beschlagmaterial - Aluminium

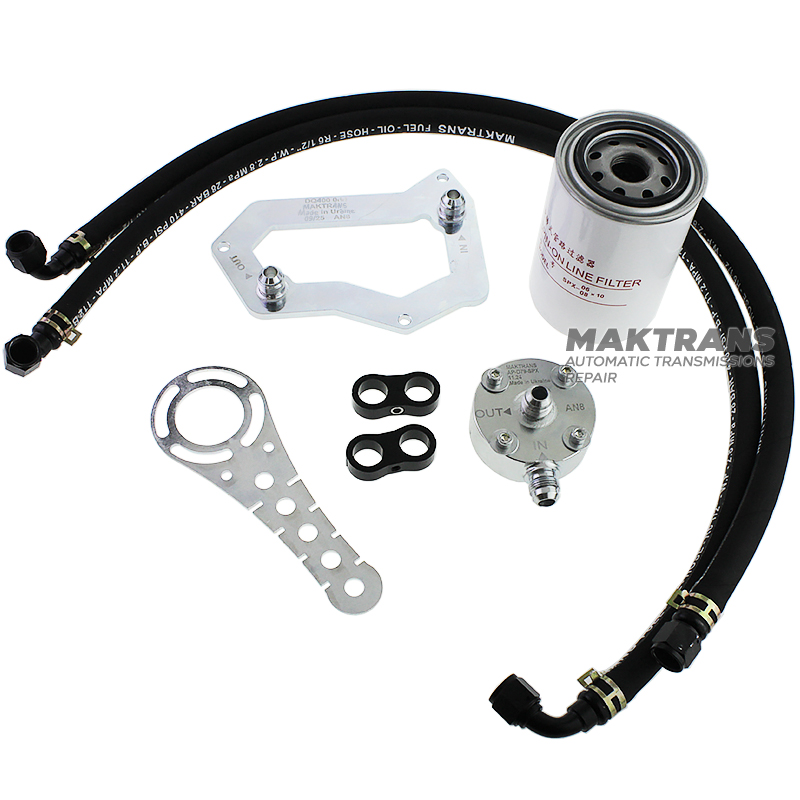

Das Kit enthält:

SPX 10 µm Hauptfilter (1 Stk.)

Adapter DQ400 0dd 1 Stück

Federklammer D 18-20 mm 4 Stück

Ölbeständiger Schlauch D13 2 Meter

Halterung 1 Stk.

Schlauchhalterung Ø19 2 Stk.
