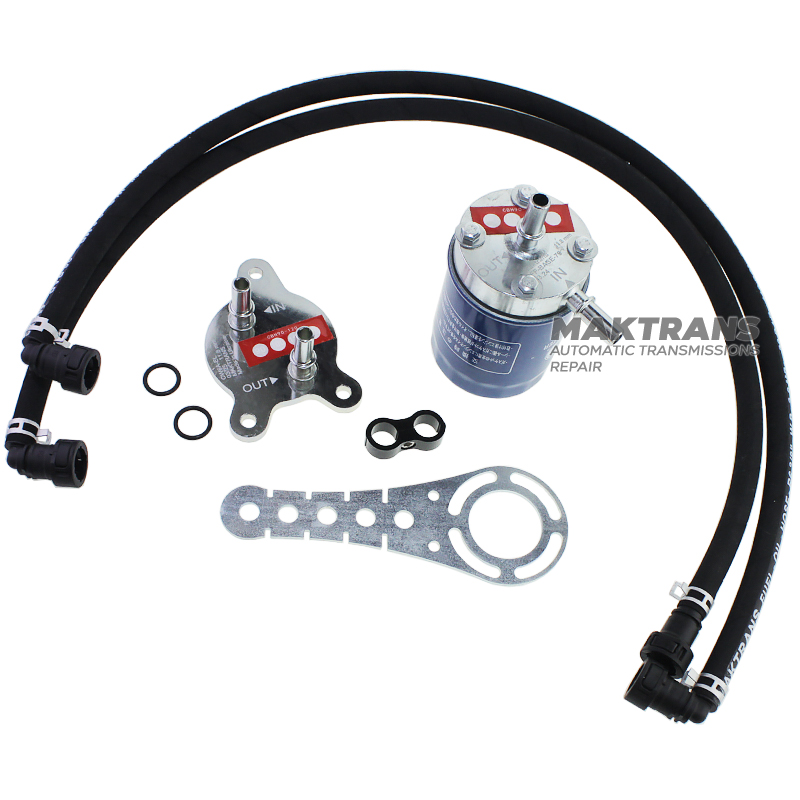

Zusätzliches Filterset CW6A-EL

Installation:

1. Bestimmen Sie einen geeigneten Einbauort für den C406-Inline-Filter an Ihrem Fahrzeug. Es wird empfohlen, einen Ort zu wählen, der einen einfachen Zugang für Wartung und Austausch ermöglicht.

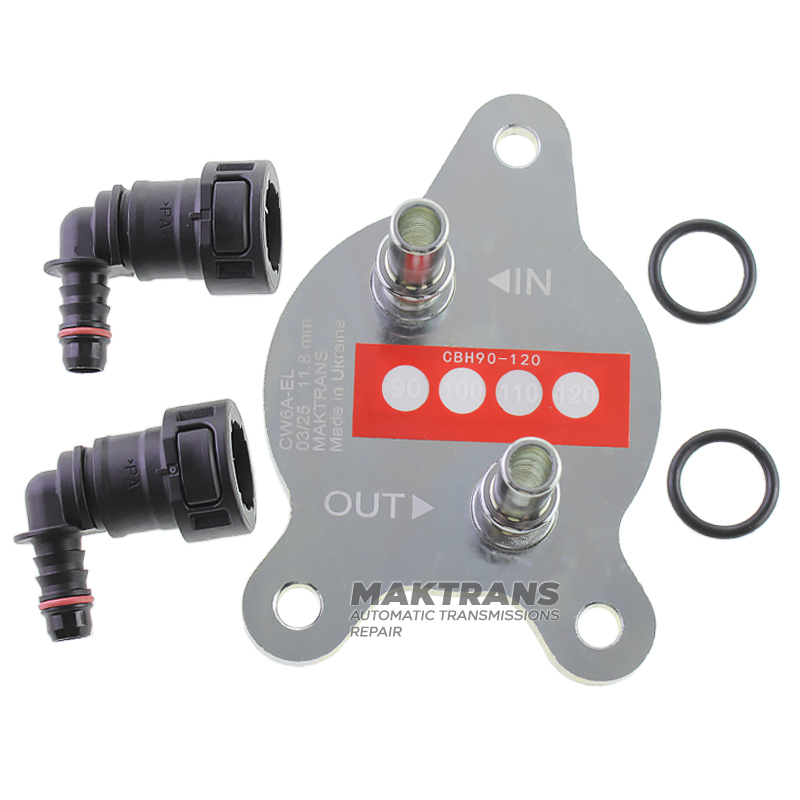

2. Schließen Sie die mitgelieferten Adapter an das Hydrauliksystem des Automatikgetriebes an. Stellen Sie sicher, dass die Adapter ordnungsgemäß angeschlossen und abgedichtet sind.

3. Verbinden Sie den ölbeständigen Schlauch D10 mit dem Auslass des Automatikgetriebeölkühlers und dem Einlass (in) des Hauptfilters C406.

4. Installieren Sie den Inline-Filter C406 an einer geeigneten Stelle. Dieser Filter filtert Verschleißpartikel bis zu einer Größe von 20 Mikrometern und verhindert so Schäden an den internen Bauteilen des Automatikgetriebes.

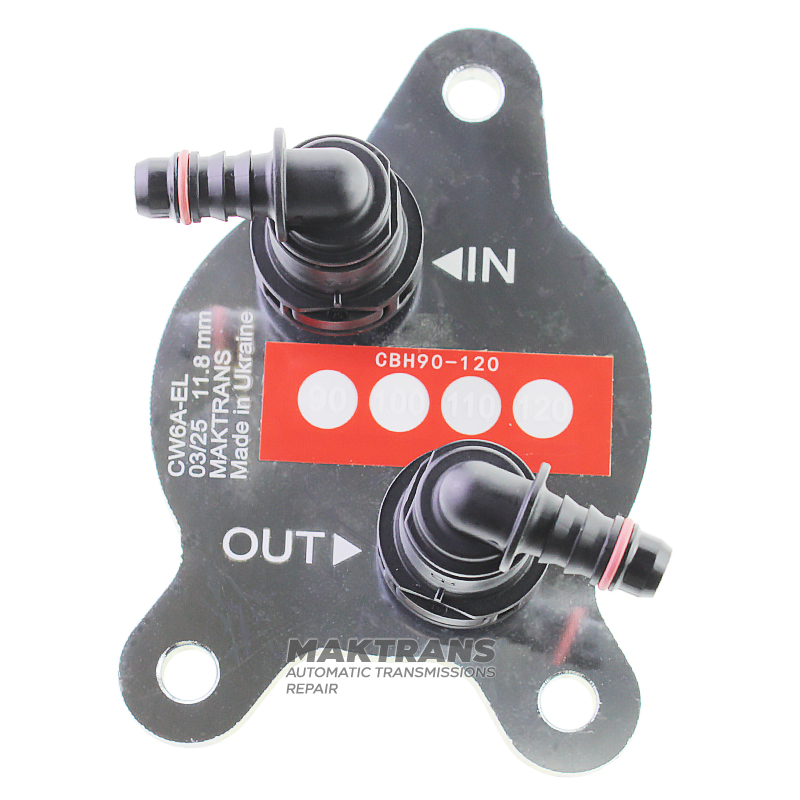

5. Verbinden Sie die Schnellkupplungen (11,8 mm ID8) mit dem Filter und dem Hydrauliksystem des Automatikgetriebes. Stellen Sie sicher, dass alle Verbindungen fest und sicher sitzen.

6. Verbinden Sie den ölbeständigen Schlauch D10 vom Auslass des Hauptfilters mit dem Einlass des Automatikgetriebes.

7. Verwenden Sie D 16–18 mm Federklemmen, um den ölbeständigen Schlauch D10 zu befestigen. Die Klemmen gewährleisten einen sicheren Sitz und verhindern ein Lösen des Schlauchs.

8. Prüfen Sie, ob alle Verbindungen und Befestigungselemente fest und luftdicht sitzen. Stellen Sie sicher, dass der Filter richtig positioniert ist und keine anderen Fahrzeugkomponenten beeinträchtigt.

Wichtig: Für die Installation der kompletten Filterlösung CW6A-EL sind möglicherweise Spezialwerkzeuge und Fachkenntnisse erforderlich. Wenn Sie sich Ihrer Fähigkeiten oder Erfahrung nicht sicher sind, empfehlen wir Ihnen, einen qualifizierten Techniker oder eine Autowerkstatt mit der Installation zu beauftragen.

Die oben genannten Anweisungen sind allgemeiner Natur und können je nach Fahrzeugmodell variieren. Befolgen Sie stets die angegebenen Anweisungen.
